KORALINE Optimal-V LVO 15/18

erzwungene Konvektion

KORALINE Optimal-V LVO Höhe 150 mm, Breite 180 mm ist Standkonvektor mit einem sparsamen, leistungsstarken Ventilator und einem Elektromotor mit minimaler Leistungsaufnahme ausgestattet, damit die Konvektoren auch bei geringen Temperaturgefällen einen hohen Wirkungsgrad erzielen. Dadurch sind diese Konvektoren als ideale Einheit für die Beheizung von Gebäuden mit installierten Wärmepumpen vorausbestimmt. Konvektoren sind über BMS steuerbar und eignen sich durch die sofortige Reaktion auf Raumtemperaturänderungen, den sehr leisen Betrieb und die niedrige Oberflächentemperatur nicht nur für Familien- oder Wohnhäuser, sondern auch für öffentliche Räume.
heat pump

Spezifikationen Anfrage
LV
  • Erzwungene Konvektion
  • Höhere Leistungsabgabe
  • Leise, leistungsstark, sparsam
  • Synergie der Wärmepumpe
Höhe  150 mm
Breite  180 mm
Länge 900, 1 200, 1 600, 2 000, 2 400, 2 800 mm
Leistung von 209 bis 4 833 W
Max. Betriebsdruck 1,2 MPa
Max. Betriebstemperatur 90 °C
Oberflächentemperatur 40 °C abhängig von der Wassereintrittstemperatur
Höhe des Wärmetauschers 50 mm
Ventilatorlaufraddurchmesser 40 mm
Breite des Wärmetauschers 100 mm
Effektive Länge des Wärmetauschers L - 300 mm
Anschluss an das Heizsystem 2× G 1/2" innen
Anschlussart nur unten
ΔT = 50 °C Länge [mm] Temperatur-Exponent
Breite
[mm]		 Výška
[mm]		 Schalterstellung 900 1200 1600 2000 2400 2800
180 150 Aus. 209 313 452 591 730 869 1
180 150 1 854 1281 1850 2420 2989 3558 1
180 150 2 1007 1511 2183 2854 3526 4197 1
180 150 3 1160 1740 2513 3287 4060 4833 1

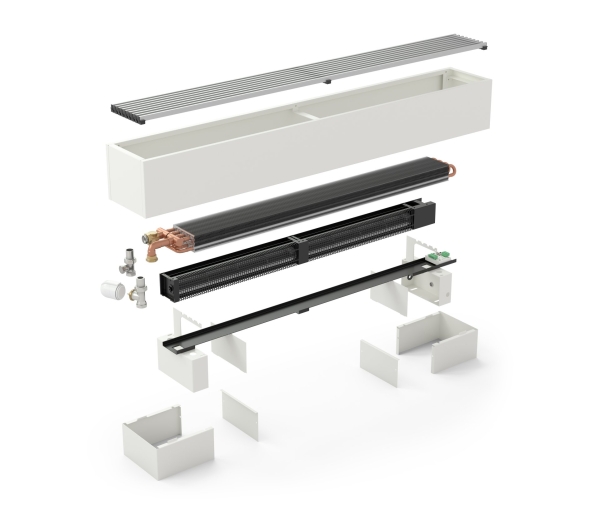

Konvektorzusammensetzung KORALINE Optimal-V LVO



HPS

KORALINE Optimal-V LVO-rozklad-vcetne-cisel_2
Inhalt der Standardlieferung
1Silbereloxierter Aluminiumrost
2Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß oder RAL 9005  schwarz
3Al/Cu-Wärmetauscher mit geringem Wasserinhalt, Entlüftungsventil und einzigartig                    geformten Lamellen für maximale Wärmeleistung
4 Kombination aus Niedrigenergieventilatoren EC 24 V DC mit leisem Betrieb
5 Ventilatorstütze
6 Ständer für Fertigfußboden
  7  Sicherung zur Fixierung des Wärmetauschers -  bei Installation auf der Unterseite des Ständers bildet einen stabilen Ständer auf dem Fertigfußboden
  8 Anschlussklemmleiste und Regelung (FCR BOX)
* Transport- und Montageständersicherung
* Ständer für Fertigfußböden
* Feste Verpackung und Montageanleitung


Optinales Zubehör
9  Ständerabdeckung für Fertigfußböden und Anschluss mit speziellen Sicherheitselementen
10  Abschließbare Verschraubung
*Andere Ummantelungsfarbe lt. RAL-Farbpalette
*Eck- oder durchgehende Regelverschraubung
*Eck- oder Durchgangsthermostatventil
*Thermoelektrischer Antrieb TEP 24 V DC
*Raumthermostat SIEMENS RDG260T, RDG260KN oder RAB21DC
*Raumtemperatursensor QAA32
*Gleichstromversorgung
*R-Box
Ständerabdeckung für Fertigfußböden und Anschluss - Optinales Zubehör

Ständerabdeckungen sind zum Abdecken von Anschlüssen und Endständern auf Fertigfußböden bestimmt und es ist notwendig, 2 Stück zu bestellen

zakrytování zakytování půl LV
KORALINE Optimal-V LVO  Höhe 150 mm, Breite 180 mm
lvo LVO LICON
Montageanleitung für KORALINE Optimal-V LVO (gilt für alle Modelle)
Die Ventilatorleiste wird  in den Ständer eingesteckt, wodurch der Abstand zur Verankerung des Ständers am Boden bestimmt wird. Anschließend wird der Wärmetauscher in den Ständer gesetzt und an das Heizsystem angeschlossen. Die Wärmetauscher müssen entlüftet werden. Der Ventilator wird auf die Ventilatorstütze gesetzt und an die FCR-Box angeschlossen. Im letzten Schritt wird die Abdeckung mit dem Entlüftungsrost aufgesetzt und an den Ständern festgeschraubt. Der Rost ist zwecks einfacher Reinigung abnehmbar. Weitere Informationen finden Sie in der Montageanleitung.
Die KORALINE Standkonvektoren werden standardmäßig mit Fertigfußbodenständern geliefert. Andere Verankerungsmöglichkeiten (auf rauem Boden oder Wandmontage mit Halterungen) sind nicht möglich.
Ab einer Länge von 2 000 mm werden die Standkonvektoren KORALINE zwecks einer höheren Stabilität mit einem Mittelständer geliefert.
Die Ständer für Fertigfußböden sind mit einer Transport- und Montageständersicherung ausgestattet, um den Wärmetauscher fest, stabil und einfach am Ständer zu verankern. Beim Transport dient die Verriegelung als Schutz  vor  einer möglichen Beschädigung, durch das Verrutschen des Wärmetauschers in der Ummantelung.
  LVO
infoDie Standkonvektoren von KORALINE sind nicht zum Sitzen oder zum Belasten bestimmt, da der Konvektor beschädigt, seine Effizienz verringert und das Unfallrisiko erhöht werden könnte. Für ein sicheres und effizientes Heizen muss immer sichergestellt werden, dass der Standkonvektor frei bleibt und das Abluftgitter nicht verdeckt wird.

Galerie

LICON LVO 160-23 interier (1)
LICON LVO 160-23 interier (1)

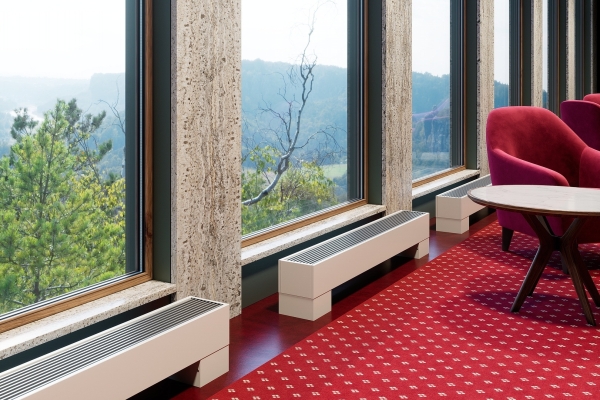

LICON LVO 160 15 18 interier (1)
LICON LVO 160 15 18 interier (1)

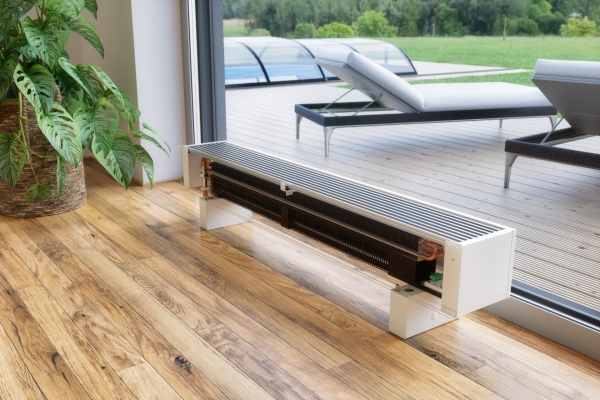

LICON LVO 120 15 18 interier intro (1)
LICON LVO 120 15 18 interier intro (1)

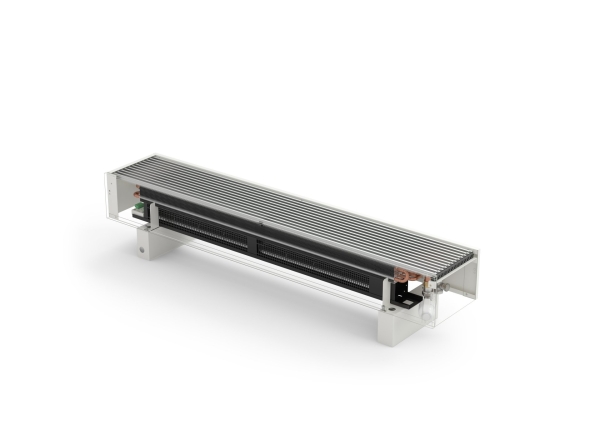

LICON LVO 120 15 23 intro (1)
LICON LVO 120 15 23 intro (1)

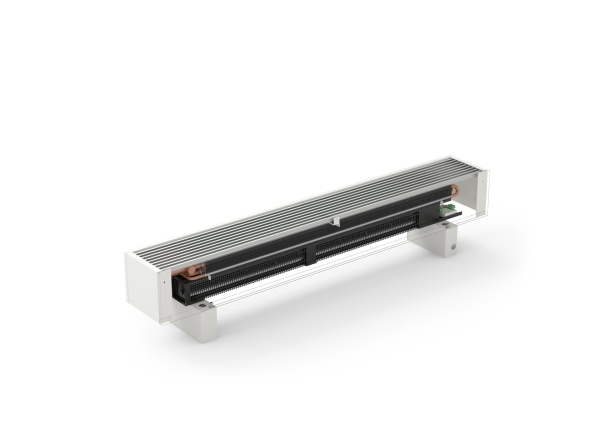

LICON LVO 120 15 18 intro (1)
LICON LVO 120 15 18 intro (1)

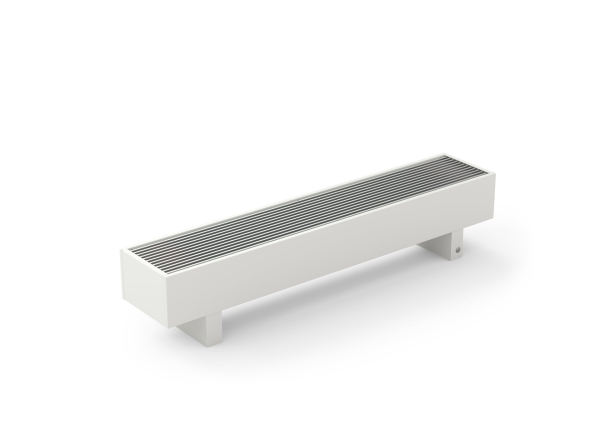

LICON LVO 120 15 23 white (1)
LICON LVO 120 15 23 white (1)

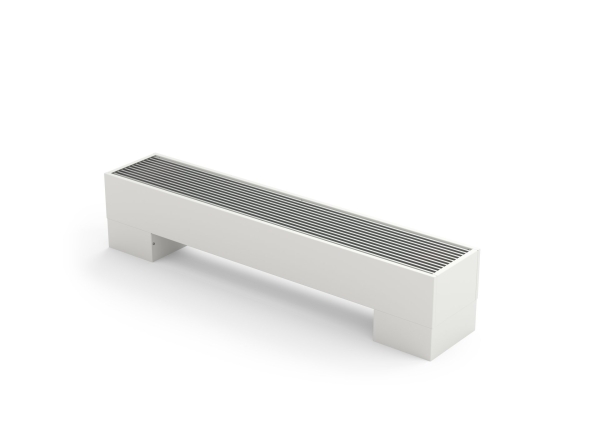

LICON LVO 120 15 23 white Casing (1)
LICON LVO 120 15 23 white Casing (1)

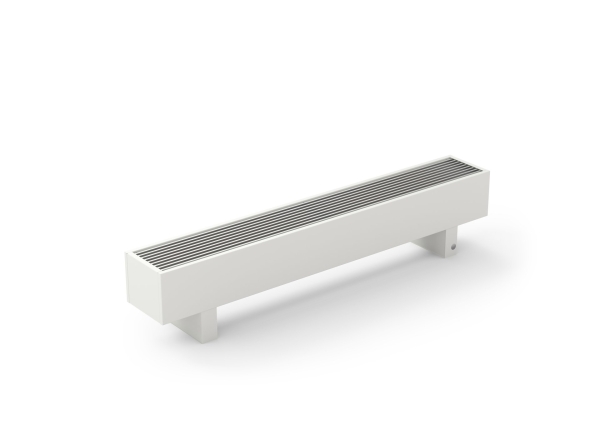

LICON LVO 120 15 18 white (1)
LICON LVO 120 15 18 white (1)
LICON LVO 120 15 18 composition (1)
LICON LVO 120 15 18 composition (1)

BESTELLCODE

Beispiel des Bestellcodes: LVO-200/15/18-V1SA1-10-RT

Standkonvektor mit Ventilator KORALINE Optimal-V und mit nicht lackiertem Al/Cu-Wärmetauscher, Länge 200 cm, Höhe 15 cm, Breite 18 cm, Ummantelungsfarbe RAL 9016 weiß, silbereloxierter Aluminiumrost.

KORALINE Erzwungene
Konvektion		 Typ   Länge/Höhe/Breite (cm)   Typ
Anschluss		 Farbe des
Wärmetauschers		 Material der Ausführung  Rosttyp Rostfarbe   Code
Farben		   Art der elektrischen Regelung
L V O - 200/15/18 - V 1 S A 1 - 10 - RT
    Optimal-V
 		 Reversibel 1 ohne Farbe
9 andere RAL-Farbe		 Stahl Aluminium silbernes Elox   10 RAL 9016 weiß
39 RAL 9005 schwarz
** RAL - Code
99 andere RAL-Farbe		   Standardregulation
