KORAWALL Optimal-V WVO

Standardausführung

Der Wandkonvektor KORAWALL Optimal-V WVO ist ein effizientes, energiesparendes Gerät mit erzwungener Konvektion und Möglichkeit von Kühlen ohne Kondensatbildung. Dieser ist mit einem Wärmetauscher und einem Satz energiesparender Ventilatoren mit minimaler Leistungsaufnahme ausgestattet. Die Wandgeräte erzielen auch bei niedrigen Temperaturgefällen einen hohen Wirkungsgrad. Die Konvektoren mit Ventilatoren sind ideal zum Beheizen von Gebäuden, deren Wärmequelle eine Wärmepumpe, Solaranlage oder ein Kondensationskessel ist, oder als zusätzliche Wärmequelle für Fußbodenheizungen. Der unbestreitbare Vorteil ist die Möglichkeit, Einsatz während der Übergangszeit oder wenn die Temperatur im Raum sofort erhöht werden muß. Gleichzeitig können sie in den Sommermonaten zur Raumkühlung genutzt werden. Wandkonvektoren mit Ventilator können über BMS gesteuert werden. Angesichts der sofortigen Reaktion auf Raumtemperaturänderungen, des sehr leisen Betriebs und der niedrigen Oberflächentemperatur sind sie nicht nur für Ein- oder Mehrfamilienhäuser, sondern auch für öffentliche Räume geeignet.

                                                                                                                heat pump

Spezifikationen Anfrage
stažený soubor (8)
  • Heizung
  • Leichte Kühlung
  • Erzwungene Konvektion
  • Synergie der Wärmepumpe
KORAWALL  Optimal-V  WVO Ummantelung aus verzinktem Stahlblech
Höhe 450 mm
Breite 110 mm
Länge 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Wärmeleistung von 190 bis 8 960 W
Kühlleistung bis 1 419 W
Höhe des Wärmetauschers 240 mm
Breite des Wärmetauschers 60 mm
Max. Betriebsdruck 1,2 MPa
Max. Betriebstemperatur 90 °C
Max. Oberflächentemperatur 40 °C - abhängig von der Wassereintrittstemperatur
Anschlussgewinde Innen G ½"
Anschlussart unten (rechts oder links)

info  Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Heizleistung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Heizleistung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Leistung der Kühlung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

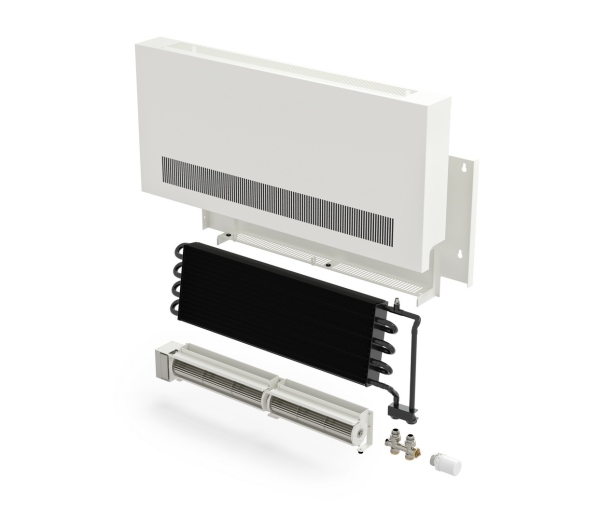

 Aufbau des Konvektors

KORAWALL-WVO-rozklad
Inhalt der Standardlieferung

HPS


1 Sicherheitsabdeckrost, der Teil des Ummantelung ist
2 Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß oder RAL 9005 schwarz matt
3 Al/Cu-Wärmetauscher, lackiert in RAL 9005 mit geringem Wassergehalt, Entlüftungsventil und einzigartig geformten Lamellen für eine höhere Wärmeleistung
4 Trägerteil zwecks Wandbefestigung des Korpus, Design u. Farbton der Ummantelung gleich
5 Baugruppe energiesparender EC-Ventilatoren 24 V DC mit Anschlußklemmkasten
6 Staubfilter
* Montage- u. Wartungsanleitung; Verpackt in einer Kartonverpackung
Optionales Zubehör

7 Thermostat- und Regelarmatur – LM-Ventil
8Thermoantrieb
* Ummantelungsfarbe nach der RAL-Farbpalette
* Thermoelektrischer Antrieb TEP 24 V DC
* Raumthermostat SIEMENS RDG 260T, RDG 260KN oder RAB 21-DC
* Raumtemperaturfühler QAA32
* Infrarot-Fernbedienung SIEMENS IRA 211
* Gleichspannungsquelle
* R-Box

info Anmerkung
Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlußarmatur. Diese Armatur hat einen höheren Durchfluß. Der Standardlieferumfang beinhaltet keine Regulierung, diese muß gemäß den technischen Parametern separat bestellt werden. Regulierung identisch für alle Produkte mit erzwungener Konvektion – OC-System.

KORAWALL Optimal-V WVO Höhe 450 mm / Breite 110 mm

KORAWALL bokorys   WVO_nárys


Die Maße sind in mm angegeben.

MONTAGE KORAWALL Optimal-V  (WVO)
  • Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
  • Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlussarmatur. Diese Armatur hat einen höheren Durchfluss.
  • Die Warmwasserzufuhr erfolgt immer durch die oberen Rohren. Wir empfehlen, sie daher mit einer thermostatischen und regulierenden Armatur zu bestücken – LM-Ventil.
  • Der Wärmetauscher und der Mantel müssen gut vor Verschmutzung geschützt sein und regelmäßig gewartet werden – Reinigung der Wärmetauscher und der Ventilatoren.
  • Der Korpus wird mittels des hinteren Tragteils an der Wand montiert. Den Wärmetauscher an das Heizsystem anschließen. Vor dem  Anschließen empfehlen wir, die richtige Position des Wärmetauschers und der Armaturen in Bezug auf das Gehäuse zu überprüfen.
  • Die Regulierung entspricht der von Bodenkonvektoren KORAFLEX FV und Standkonvektoren KORALINE LV.
  • Wir empfehlen KORAWALL WVO, WVP mit einem Thermoantrieb zu bestücken.
  • Denken Sie an die Stromversorgung in der Nähe der Installation
Verankerungsschema

Schema WVO_WVP

info
 Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Galerie

Černá RAL 9005
Černá RAL 9005
LICON 2022-WVO 1
LICON 2022-WVO 1
LICON 2022-WVO 2
LICON 2022-WVO 2
LICON 2022-WVO 4
LICON 2022-WVO 4
LICON 2022-WVO 5
LICON 2022-WVO 5

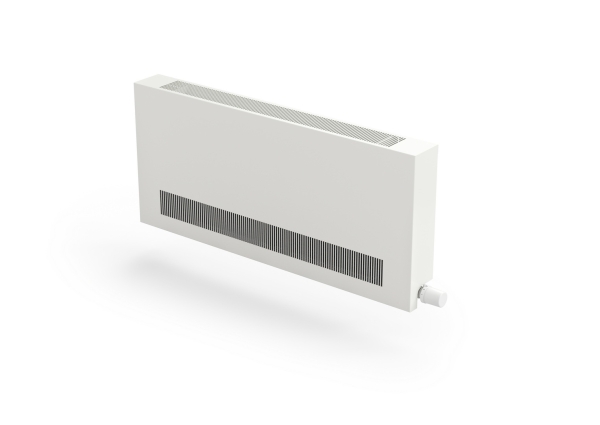

KORAWALL WO 100 45 11 BILA resize
KORAWALL WO 100 45 11 BILA resize

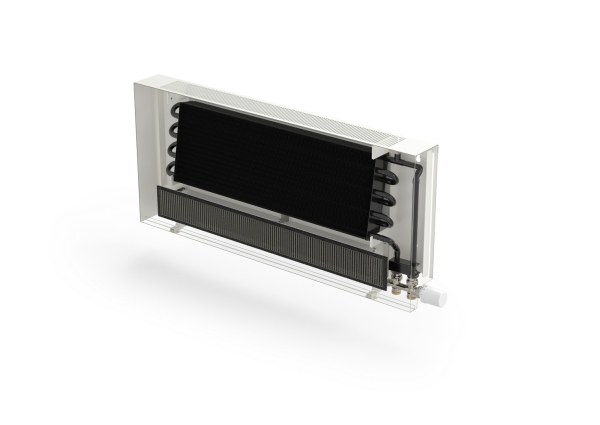

KORAWALL WO 100 45 11 BILA SKLO FILTR resize
KORAWALL WO 100 45 11 BILA SKLO FILTR resize
KORAWALL WO 100 45 11 ROZKLAD1 resize
KORAWALL WO 100 45 11 ROZKLAD1 resize

BESTELLCODE

Beispiel des Bestellcodes: WVO-150/45/11-V5SPSP-10-RT

Wandkonvektor KORAWALL Optimal-V WVO, Länge 150 cm, Höhe 45 cm, Breite 11 cm, Ummantelungsfarbe RAL 9016 weiß, Anschluss unten rechts mit Standardregulierung.

KORAWALL Erzwungene
Konvektion		 Typ   Länge/Höhe/Breite (cm)   Typ des
Wärmetauschers		 Farbe des
Wärmetauschers		 Material der Ausführung  Rosttyp Anschluss-
art		 Anschlussseite   Farbcode   Regelung
W V O - 150/45/11 - V 5 S P S P - 10 - RT
    Optimal-V
 		 Rückschlag schwarz
RAL 9005		 Stahl Perforation Unten P - rechts
L - links		   10 RAL 9016
** RAL - Code
99 andere RAL-Farbe		   Regelung
24 V DC
