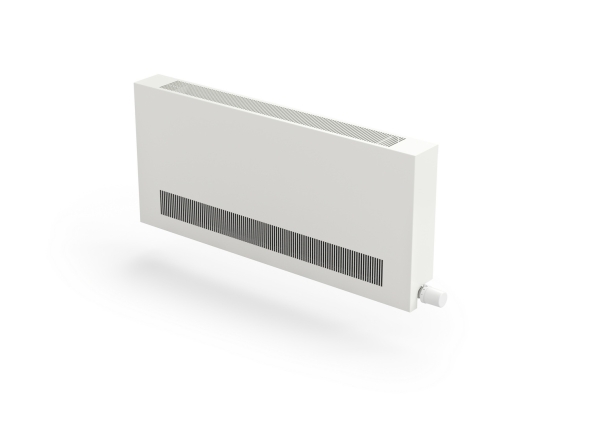

KORAWALL Pool-V  WVP

geeignet für feuchte Umgebungen

Der Wandkonvektor KORAWALL Pool-V WVP ist ein effizientes, energiesparendes Gerät mit erzwungener Konvektion mit der Möglichkeit, Kühlen ohne Kondensatbildung in einem Raum mit erhöhter Luftfeuchtigkeit. Der Mantel des Wandkonvektors besteht aus Edelstahl AISI 316 und ist für Umgebungen mit erhöhter Luftfeuchtigkeit bestimmt. Die Wandgeräte sind mit einem Wärmetauscher und einem Satz energiesparender Ventilatoren mit minimaler Leistungsaufnahme ausgestattet, so daß sie auch bei niedrigen Temperaturgefällen einen hohen Wirkungsgrad erzielen. Die Konvektoren mit Ventilatoren sind geeignet in Kombination mit einer Wärmepumpe, einer Solaranlage, einem Kondensationskessel oder als zusätzliche Wärmequelle. Der unbestreitbare Vorteil ist die Möglichkeit, Einsatz während der Übergangszeit oder wenn die Temperatur im Raum sofort erhöht werden muß. Wandkonvektoren können ggf. auch für Raumkühlung, insbesondere in den Sommermonaten, verwendet werden. Wandkonvektoren mit Ventilator können zusätzlich zur Standardregulierung an das BMS-System angeschlossen und gesteuert werden. Wandkonvektoren der Variante Pool-V eignen sich dank ihrer Konstruktion und Oberflächenbehandlung für alle Umgebungen, in denen mit einer höheren Luftfeuchtigkeit zu rechnen ist. Nicht für Installation an Salzwasserpools geeignet.

                                                                                                                heat pump

  • Heizung
  • Leichte Kühlung
  • Erzwungene Konvektion
  • Pool-Ausführung
KORAWALL Pool-V wird auf Bestellung hergestellt, Liefertermin und Preis auf Anfrage
KORAWALL  Pool-V WVP Ummantelung aus Edelstahl AISI 316
Höhe 450 mm
Breite 110 mm
Länge 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Wärmeleistung von 190 bis 8 960 W
Kühlleistung bis 1 419 W
Höhe des Wärmetauschers 240 mm
Breite des Wärmetauschers 60 mm
Max. Betriebsdruck 1,2 MPa
Max. Betriebstemperatur 90 °C
Max. Oberflächentemperatur 40 °C - abhängig von der Wassereintrittstemperatur
Anschlussgewinde Innen G ½"
Anschlussart unten (rechts oder links)

info
Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Heizleistung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Heizleistung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Leistung der Kühlung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

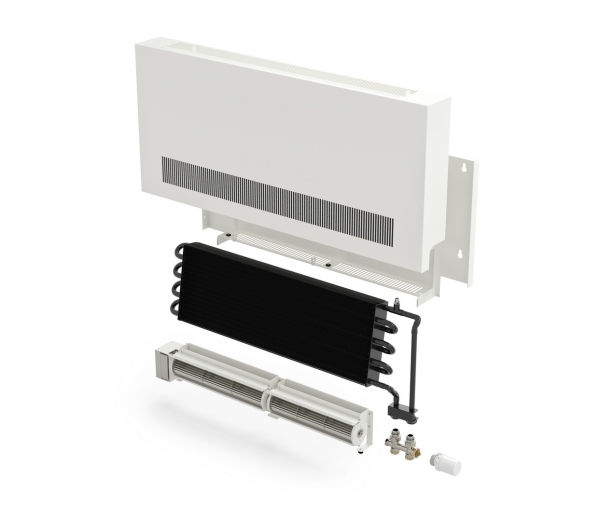

 Aufbau des Konvektors



info KORAWALL Pool-V wird auf Bestellung hergestellt, Liefertermin und Preis auf Anfrage

KORAWALL-WVO-rozklad

Inhalt der Standardlieferung

HPS





1 Sicherheitsabdeckrost, der Teil der Ummantelung ist
2Ummantelung aus Edelstahl AISI 316 lackiert in RAL RAL 9016 weiß oder RAL 9005 schwarz matt
3 Al/Cu-Wärmetauscher, lackiert in RAL 9005 mit geringem Wassergehalt, Entlüftungsventil und einzigartig geformten Lamellen für eine höhere Wärmeleistung
4 Trägerteil zwecks Wandbefestigung des Korpus, Design u. Farbton der Ummantelung gleich
5 Baugruppe energiesparender EC-Ventilatoren 24 V DC mit Anschlussklemmkasten
6 Staubfilter
* Montage- u. Wartungsanleitung; Verpackt in einer Kartonverpackung


Optionales Zubehör
7 Thermostat- und Regelarmatur – LM-Ventil
8Thermoantrieb
* Ummantelungsfarbe nach der RAL-Farbpalette
* Thermoelektrischer Antrieb TEP 24 V DC
* Raumthermostat SIEMENS RDG 260T, RDG 260KN oder RAB 21-DC
* Raumtemperaturfühler QAA32
* Infrarot-Fernbedienung SIEMENS IRA 211
* Gleichspannungsquelle
* R-Box

info Anmerkung
Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlussarmatur. Diese Armatur hat einen höheren Durchfluss. Der Standardlieferumfang beinhaltet keine Regulierung, diese muss gemäß den technischen Parametern separat bestellt werden. Regulierung identisch für alle Produkte mit erzwungener Konvektion – OC-System

KORAWALL Pool-V WVP Höhe 450 mm / Breite 110 mm

KORAWALL bokorysWVO_nárys

Die Maße sind in mm angegeben.

MONTAGE KORAWALL Pool-V  (WVP)
  • Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
  • Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlussarmatur. Diese Armatur hat einen höheren Durchfluss.
  • Die Warmwasserzufuhr erfolgt immer durch die oberen Rohre. Wir empfehlen, sie daher mit einer thermostatischen und regulierenden Armatur zu bestücken – LM-Ventil.
  • Der Wärmetauscher und der Mantel müssen gut vor Verschmutzung geschützt sein und regelmäßig gewartet werden – Reinigung der Wärmetauscher und der Ventilatoren.
  • Der Korpus wird mittels des hinteren Tragteils an der Wand montiert. Den Wärmetauscher an das Heizsystem anschließen. Vor dem  Anschließen empfehlen wir, die richtige Position des Wärmetauschers und der Armaturen in Bezug auf das Gehäuse zu überprüfen.
  • Die Regulierung entspricht der von Bodenkonvektoren KORAFLEX FV und Standkonvektoren KORALINE LV.
  • Wir empfehlen KORAWALL WVO, WVP mit einem Thermoantrieb zu bestücken.
  • Denken Sie an die Stromversorgung in der Nähe der Installation
Verankerungsschema

Schema WVO_WVP

infoKühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

BESTELLCODE

Beispiel des Bestellcodes: WVP-150/45/11-V5RPSP-10-RT

Wandkonvektor KORAWALL Pool-V WVP, Länge 150 cm, Höhe 45 cm, Breite 11 cm, Ummantelungsfarbe RAL 9016 weiß, Anschluss unten rechts mit Standardregulierung.

KORAWALL Erzwungene
Konvektion
Typ   Länge/Höhe/Breite (cm)   Typ des
Wärmetauschers
Farbe des
Wärmetauschers
Material der Ausführung  Rosttyp Anschluss-
art
Anschlussseite   Farbcode   Regelung
W V P - 150/45/11 - V 5 R P S P - 10 - RT
    Pool-V

Rückschlag schwarz
RAL 9005
Edelstahl Perforation Unten P - rechts
L - links
  10 RAL 9016
** RAL - Code

99 andere RAL-Farbe
  Regelung
24 V DC
