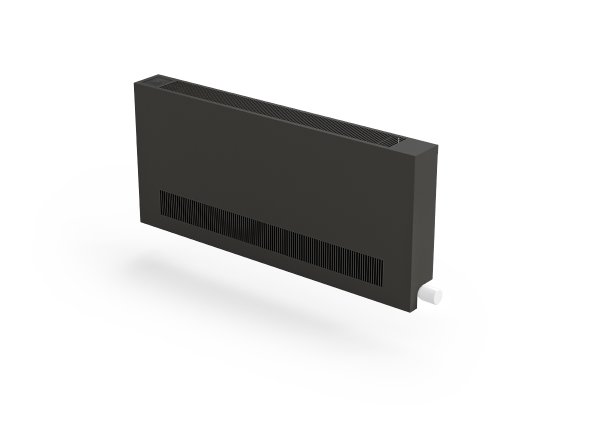

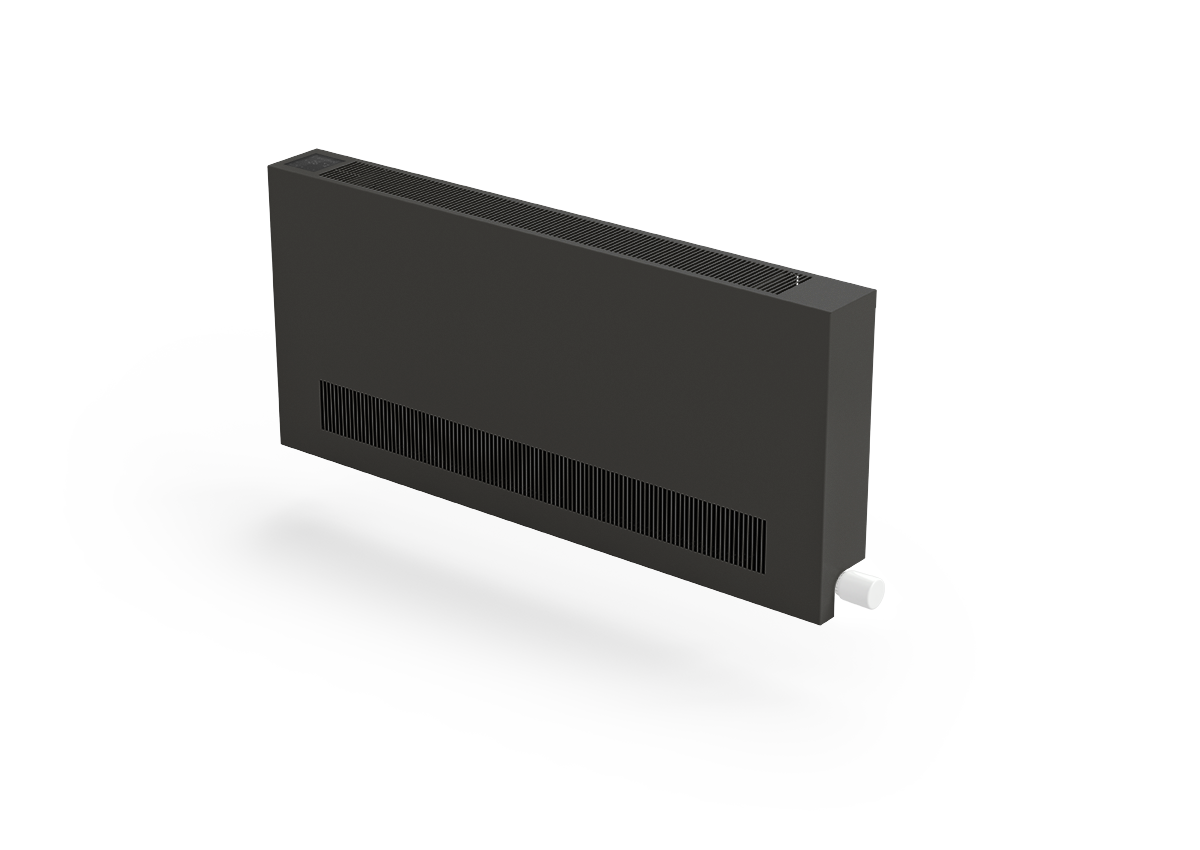

KORAWALL Therm-V   WVT

 mit LED-Touch-Thermostat ausgestattet

Der Wandkonvektor KORAWALL Therm-V WVT ist ein modernes Heizgerät zur  Niedertemperaturbeheizung mit 230 V AC-Stromversorgung. Dieser ist mit einem speziell entwickelten, in RAL 9005 lackierten Al/Cu-Wärmetauscher und stromsparenden, geräuscharmen Ventilatoren mit Drehzahlregelung mittels eines 0–10 V DCSignals ausgestattet. Die Steuerung von Ventilator und Temperatur erfolgt über einen integrierten elektronischen Raumthermostat mit LED-Touchscreen. Der KORAWALL Therm WVT erreicht hohe Heizleistungen auch bei geringen Temperaturgefällen und kann zur Nachkühlung im Nicht-Kondensationsbereich eingesetzt werden. Dank seiner Eigenschaften ist dieser ideal für eine breite Palette von Objekten
– von Neubauten und Einfamilienhäusern bis hin zu Bürogebäuden und Renovierungen.

Spezifikationen Anfrage

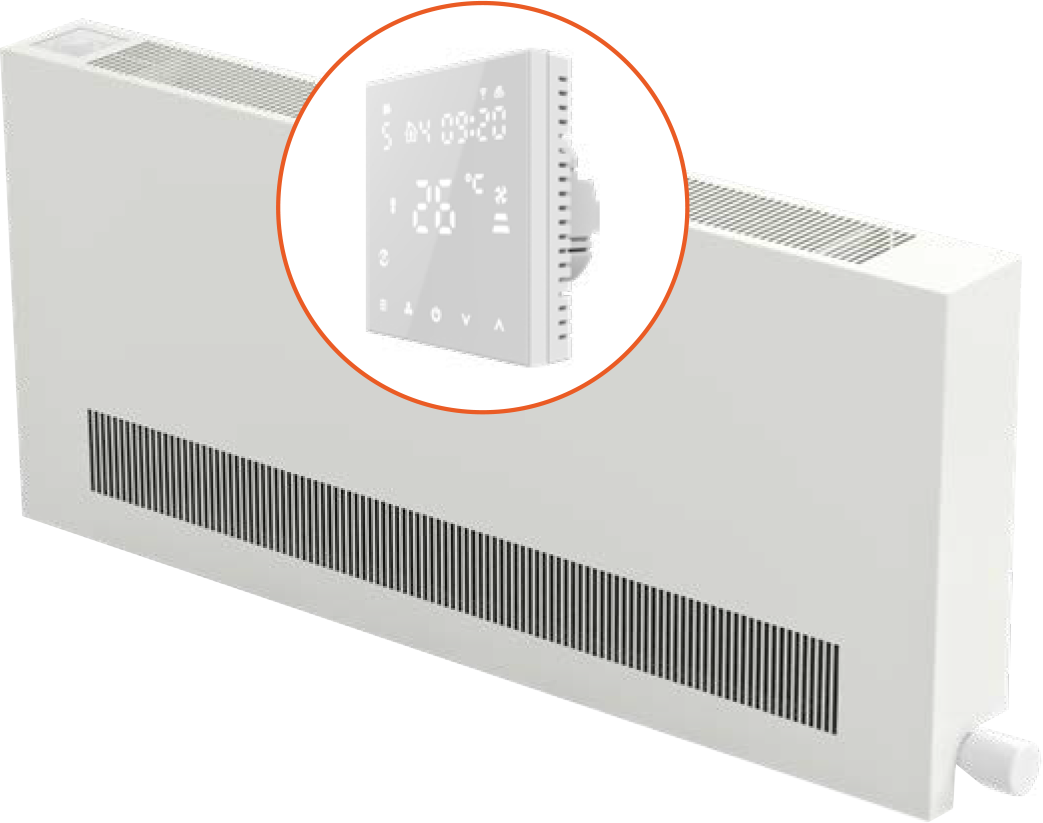

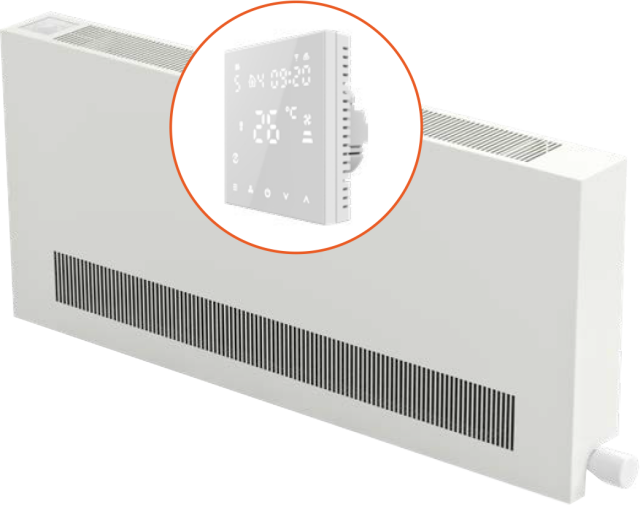

WVT-úvod
KORAWALL  Therm-V  WVT  verzinkter, lackierter Stahl in RAL 9016
Höhe [mm] 450
Breite [mm] 110
Länge [mm] 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Wärmeleistung [W] von 190 bis 8 960 W
Kühlleistung [W]  bis 1 419 W
Höhe des Wärmetauschers [mm]  240
Breite des Wärmetauschers [mm] 60
Max. Betriebsdruck [MPa] 1,2 MPa
Max. Betriebstemperatur [°C] 75 °C
Oberflächentemperatur [°C] 40 °C
Anschluss an das Heizsystem innen G ½"
Anschlussart unten (rechts oder links)
info  Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf

Tepelné výkony [W] při t1/t2/ti / EN 16430.

Heizleistung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Heizleistung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Leistung der Kühlung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

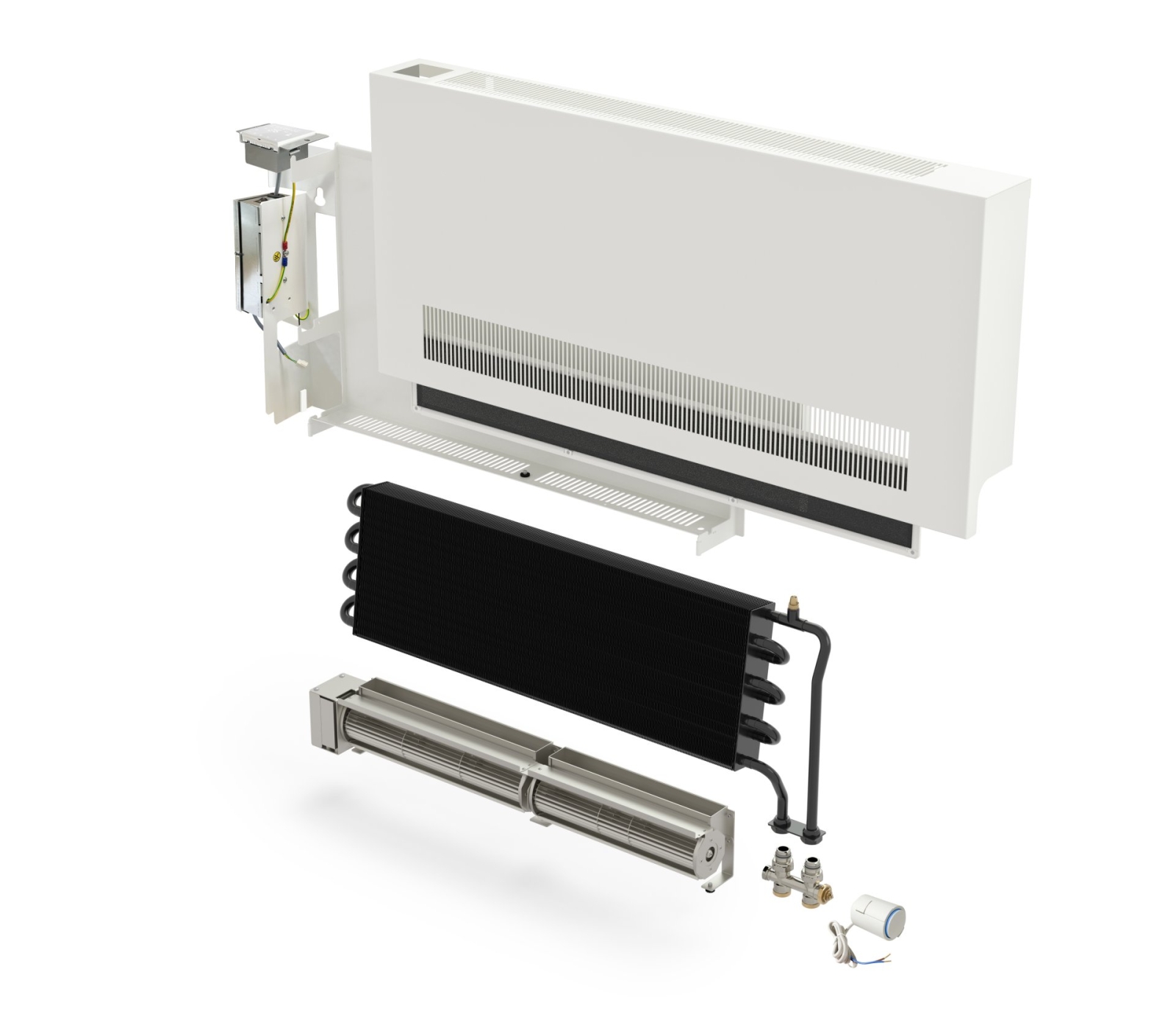

Aufbau des Konvektors

HPS

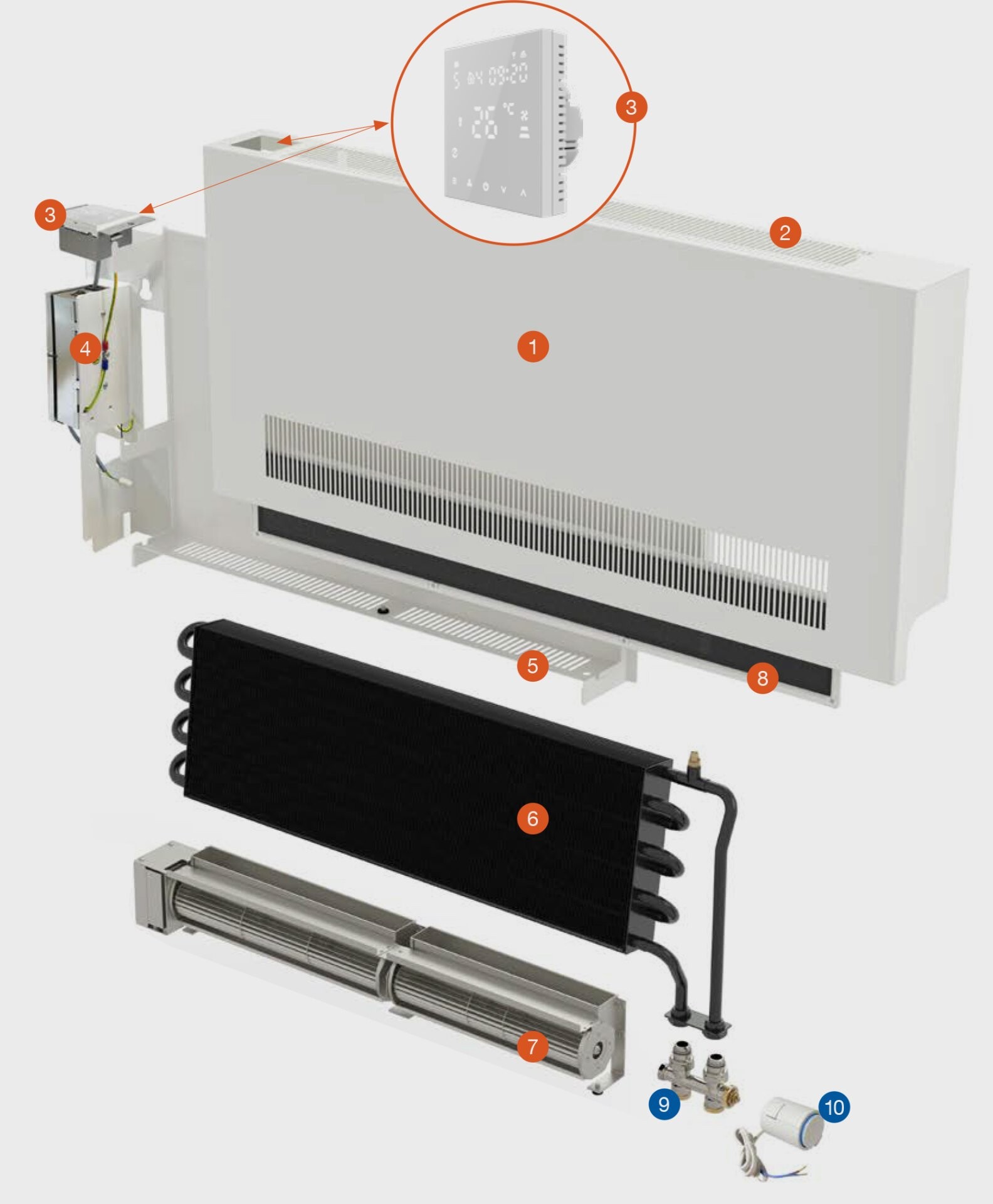

 Therm WVT - složení

infoDer Standardlieferung beinhaltet keine Regulierung
Aufbau des Konvektors
1 Ummantelung aus verzinktem Stahlblech
2 Sicherheitsabdeckrost, der Teil des Ummantelung ist
3 Raumthermostat mit LED-Touch-Display
4 Verbindungselektronik mit Stromversorgung 230 V AC / 24 V DC
5 Tragteil zur Befestigung des Konvektors an der Wand
6 Al/Cu Wärmetauscher lackiert in RAL 9005
7 Baugruppe energiesparender EC-Ventilator 24 V DC
8 Staubfilter
9 Thermostat- und Regelarmatur – LM-Ventil
10 Thermoelektrischer Antrieb TEP 24

Inhalt der Standardlieferung
​ Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß oder RAL 9005 schwarz matt
​ Elektronischer Raumthermostat mit LED-Touch-Display HY607LIC,
Farbe der Verkleidung (weis, schwarz)
​ Elektronik mit Stromversorgung 230 V AC / 24 V DC
​ Halterung zur Befestigung des Gehäuses an die Wand in der Ausführung und
Farbe der Verkleidung
​ Al/Cu-Wärmetauscher, lackiert in RAL 9005 mit geringem Wassergehalt, Entlüftungsventil und einzigartig geformten Lamellen für eine höhere Wärmeleistung
​ Baugruppe energiesparender EC-Ventilatoren 24 V DC mit Anschlußklemmkasten
  Umgebungstemperatursensor Staubfilter
  Montageanleitung + feste Verpackung

Optionales Zubehör
​Ummantelungsfarbe nach der RAL-Farbpalette
​Thermoelektrischer Antrieb TEP 24 V DC
​Thermostat- und Regelarmatur – LM-Ventil
​Stromversorgungskabel 230 V



infoNachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb
der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

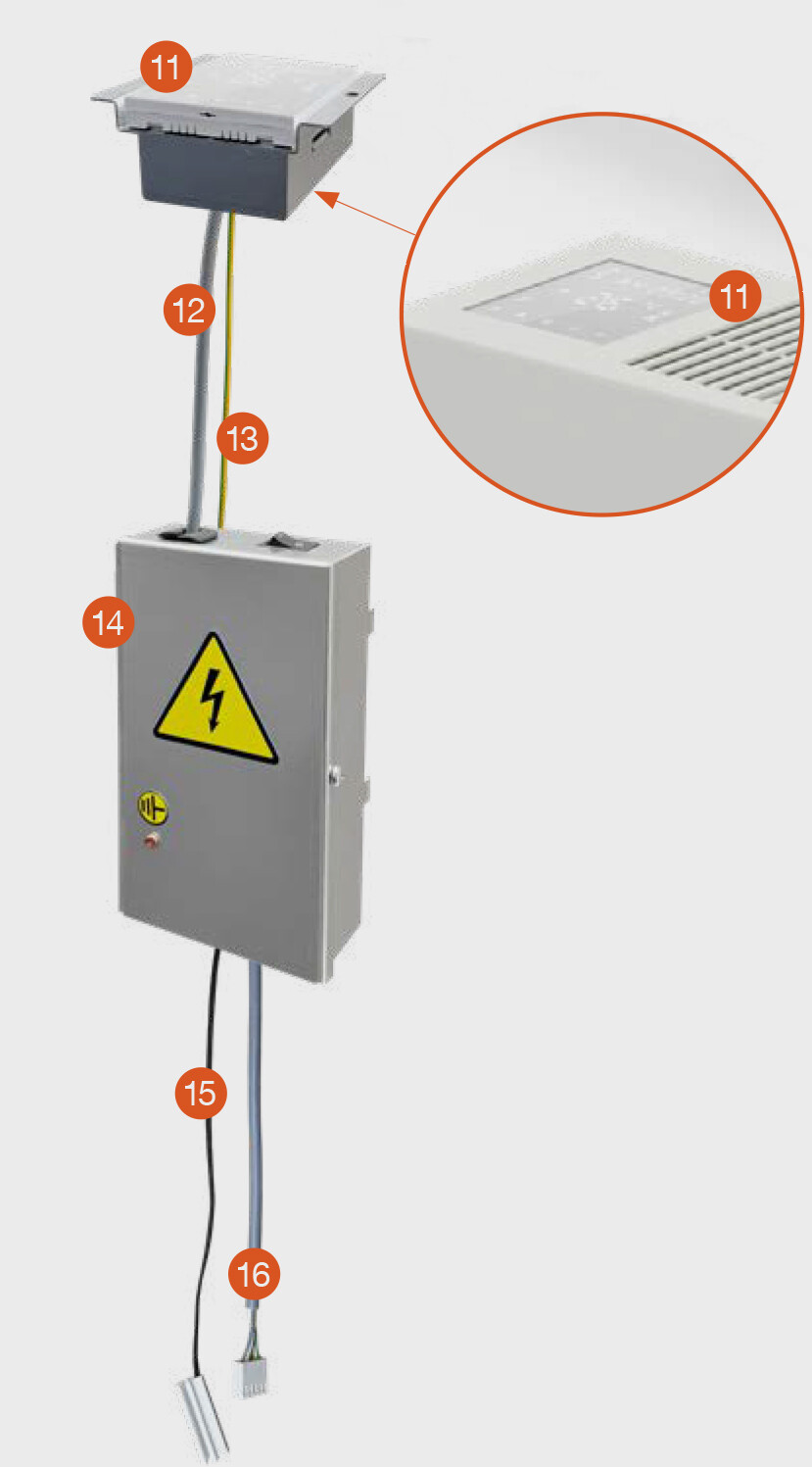

Aufbau Stromregulation
WVT-složení regulace



11 Raumthermostat mit LED-Touch-Display
12 Anschluss für Raumthermostat
13 Erdungskabel
14 Verbindungselektronik mit Stromversorgung 230 V AC / 24 V DC
15 Sensor für die Umgebungstemperatur
16 Steuerkabel für Ventilatoren

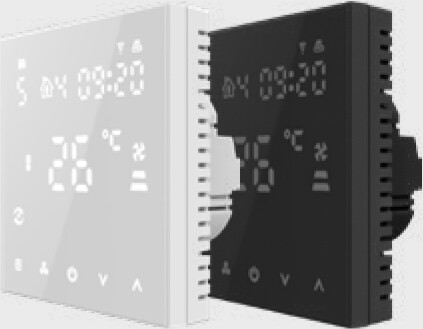

Integrierter Thermostat HY607LIC

Die Ventilator- und Temperaturregelung erfolgt über den elektronischen Raumthermostat HY607LIC mit LEDTouchscreen-Display. Die Thermostatfunktionen umfassen Heizen, Kühlen und Lüften. Ermöglicht eine manuelle oder automatische dreistufige Steuerung der Ventilatorgeschwindigkeit. Es kann zwischen manueller und automatischer Betriebsart (Wochenprogramm) gewählt werden. Das Wochenprogramm bietet bis zu drei Zeitblöcke: 5+2, 6+1 und 7. Die Steuerung ist nicht nur direkt am Display möglich, sondern auch aus der Ferne über eine Wi-Fi-App für Android- und iOS-Smartphones. Für die Sicherheit kann die Steuerung mit einem PIN-Code gesperrt werden

HY607LIC

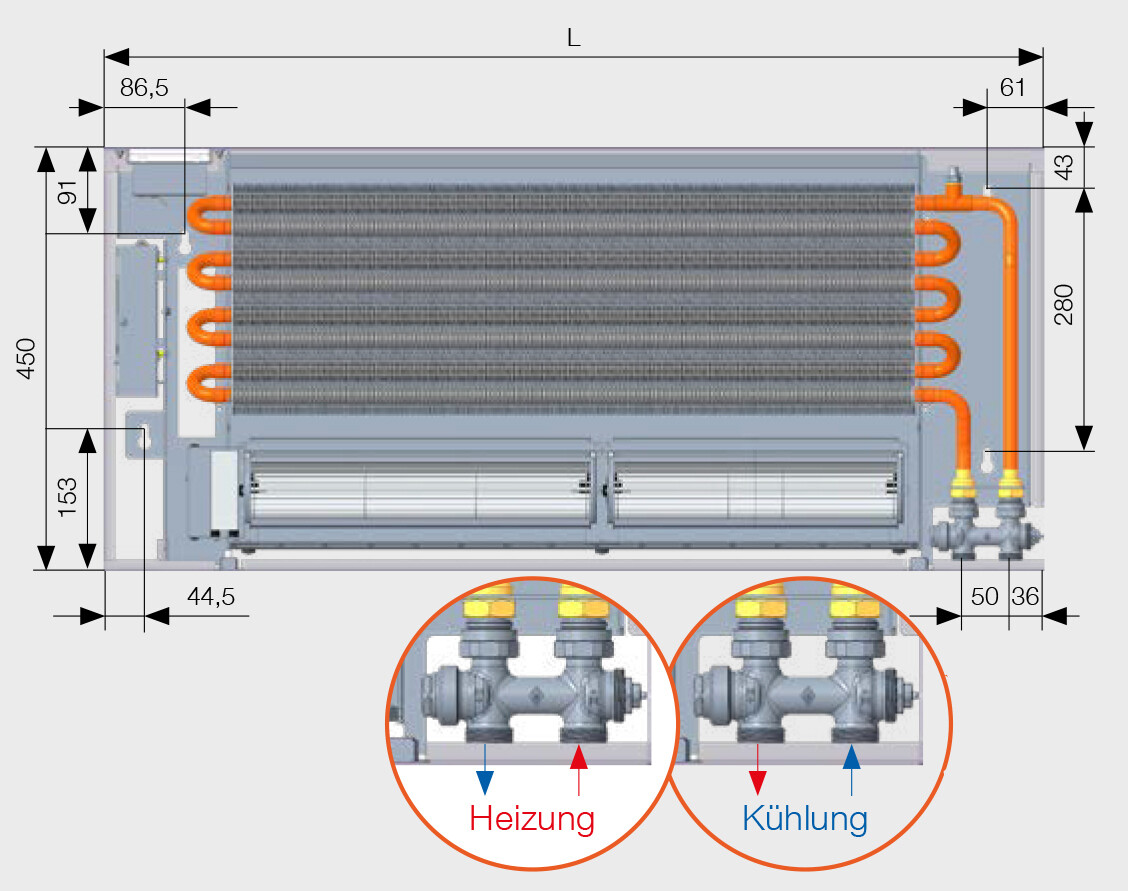

KORAWALL Therm-V WVT – Höhe 450 mm/Breite 110 mm

KORAWALL bokorys   WVO_nárysHPS


 Die Maße sind in mm angegeben

MONTAGE KORAWALL Therm-V (WVT)
  • Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
  • Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlussarmatur. Diese Armatur hat einen höheren Durchfluss.
  • Die Warmwasserzufuhr erfolgt immer durch die oberen Rohren. Wir empfehlen, sie daher mit einer thermostatischen und regulierenden Armatur zu bestücken – LM-Ventil.
  • Der Wärmetauscher und der Mantel müssen gut vor Verschmutzung geschützt sein und regelmäßig gewartet werden – Reinigung der Wärmetauscher und der Ventilatoren.
  • Der Korpus wird mittels des hinteren Tragteils an der Wand montiert. Den Wärmetauscher an das Heizsystem anschließen. Vor dem  Anschließen empfehlen wir, die richtige Position des Wärmetauschers und der Armaturen in Bezug auf das Gehäuse zu überprüfen.
  • Die Regulierung entspricht der von Bodenkonvektoren KORAFLEX FV und Standkonvektoren KORALINE LV.
  • Wir empfehlen KORAWALL WVT mit einem Thermoantrieb zu bestücken.
  • Denken Sie an die Stromversorgung in der Nähe der Installation
Verankerungsschema

Verankerungsschema WVT

info
 Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Galerie

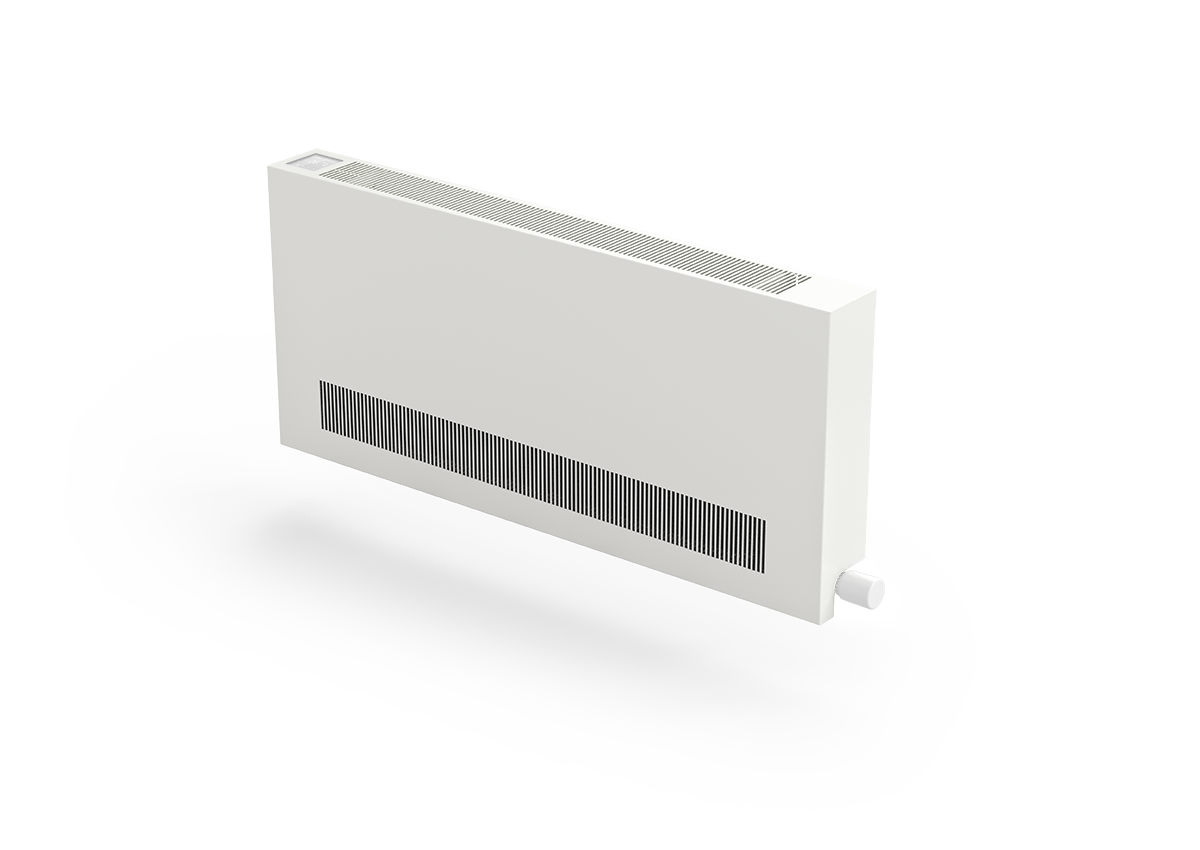

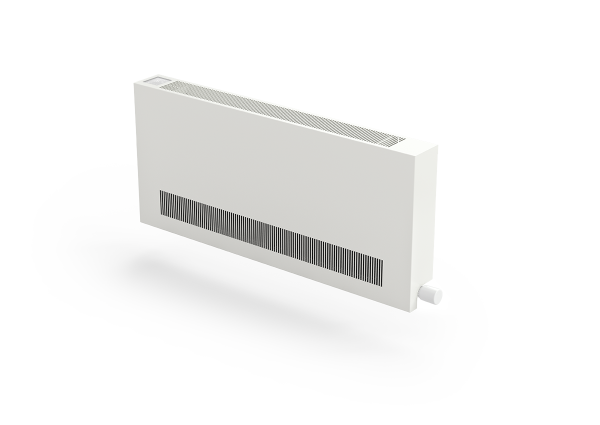

KORAWALL WVT
KORAWALL WVT
KORAWALL-WVT
KORAWALL-WVT
KORAWALL WVT
KORAWALL WVT
HY607LIC
HY607LIC
KORAWALL Therm WVT
KORAWALL Therm WVT

BESTELLCODE

Beispiel des Bestellcodes: WVT-125/45/11-V5SPSP-10-RT

Wandkonvektor KORAWALL Therm-V WVT, Länge 125 cm, Höhe 45 cm, Breite 11 cm, Al/Cu-Wärmetauscher lackiert in RAL 9005, Ummantelungsfarbe RAL 9016 weiß, Anschluss unten rechts mit Standardregulierung

KORAWALL Erzwungene
Konvektion		 Typ   Länge/Höhe/Breite
(cm)		   Typ des
Wärmetauschers		 Farbe des
Wärmetauschers		 Material der Ausführung  Rosttyp Anschluss-
art		 Anschlussseite   Farbcode   Regelung
W V T - 125/45/11 - V 5 S P S P - 10 - RT
    Therm-V
 		 Rückschlag schwarz
RAL 9005		 Stahl Perforation Unten P - rechts
L - links		   10 RAL 9016
39  RAL 9005
** RAL - Code
99 andere RAL		   Regelung
24 V DC
