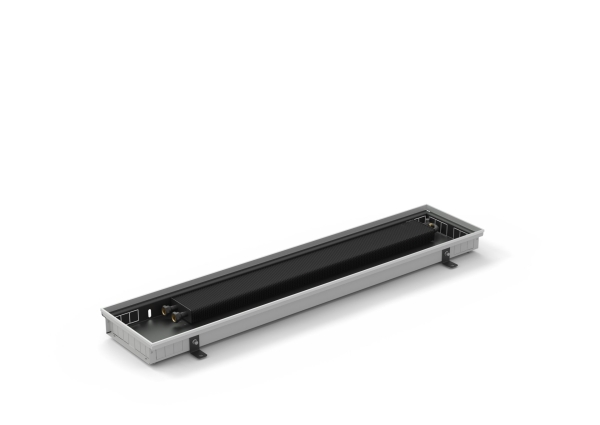

KORAFLEX Optimal FKO

mit den meisten Abmessungen

KORAFLEX Optimal FKO ist die umfangreichste Modellreihe von Fußbodenkonvektoren. Die Konvektorwanne ist aus schwarz lackiertem, verzinktem Stahl und mit Abschlußrahmen U, F oder Cross gefertigt. Die passenden Abdeckrostenen sind nach Wunsch zu bestellen.

Variante Economic –schwarz lackierte verzinkte Stahlwanne, Wärmetauscher ohne Oberflächenbehandlung
Variante Exclusive – schwarz lackierte verzinkte Stahlwanne, Wärmetauscher schwarz lackiert

Spezifikationen Anfrage

Heizung
Natürliche Konvektion
Höhere Leistungsabgabe
Niedriger Stromverbrauch

Variante Economic	schwarz lackierte verzinkte Stahlwanne, Wärmetauscher ohne Oberflächenbehandlung
Variante Exclusive	schwarz lackierte verzinkte Stahlwanne, Wärmetauscher schwarz lackiert
Höhe [mm]	70, 90, 110, 130, 150, 190, 300, 450 mm
Breite [mm]	140, 200, 260, 320, 400 mm
Länge [mm]	800 bis 3 000 mm (je 100 mm)
Wärmeleistung [W]	von 41 bis 3 480 W
Max. Betriebsdruck [MPa]	1,2 MPa
Max. Betriebstemperatur [°C]	90 °C
Anschluss an das Heizsystem	innen G ½"
Passenden Abdeckrosten

Im Falle des Bedarfs des linksseitigen Anschlusses an das Heizsystem genügt es, im Fußbodenkonvektor den Wärmetauscher um 180° zu drehen.

Abdeckrost Cross – projekbezogene Lösung – ist nötig technische Änderung der Konvektorwanne. Der Abdeckrost muss
zusammen mit dem Fußbodenkonvektor bestellt werden. Der Fußbodenkonvektor ist mit einem Cross-Rahmen ausgestattet

Wärmeleistungen [W] bei t1/t2/ti / EN 16430. Die Masse sind in mm einschließlich U-Rahmen angegeben.

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

ΔT = 50 °C		Länge [mm]																							Temperatur-Exponent
Tiefe [mm]	Breite [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Temperatur-Exponent
70	140	42	51	61	71	81	91	101	111	121	130	140	150	160	170	180	190	200	210	219	229	239	249	259	1,4629
70	200	76	90	105	120	135	150	165	179	194	209	224	239	254	268	283	298	313	328	342	357	372	387	402	1,4587
70	260	90	108	126	143	161	179	196	214	232	250	267	285	303	320	338	356	373	391	409	426	444	462	480	1,6148
70	320	102	124	146	168	189	211	233	255	276	298	320	342	364	385	407	429	451	472	494	516	538	559	581	1,5550
70	400	131	157	183	208	234	260	286	311	337	363	389	414	440	466	492	517	543	569	595	620	646	672	698	1,5235
90	140	50	62	74	86	98	110	122	134	146	158	170	182	194	206	218	230	242	254	266	278	290	302	314	1,5247
90	200	120	143	167	191	214	238	261	285	308	332	355	379	402	426	449	473	496	520	543	567	590	614	637	1,5373
90	260	153	183	213	243	273	303	333	363	393	423	453	483	513	543	573	603	633	663	693	723	753	783	813	1,5643
90	320	195	236	278	319	361	402	444	485	526	568	609	651	692	733	775	816	858	899	940	982	1023	1065	1106	1,4599
90	400	275	329	383	437	490	544	598	652	706	760	814	868	922	976	1029	1083	1137	1191	1245	1299	1353	1407	1461	1,4607
110	140	55	69	82	95	108	122	135	148	161	174	188	201	214	227	240	254	267	280	293	307	320	333	346	1,4888
110	200	142	170	198	226	254	282	309	337	365	393	421	449	477	505	532	560	588	616	644	672	700	728	755	1,4739
110	260	184	220	257	293	329	365	401	437	473	510	546	582	618	654	690	726	763	799	835	871	907	943	979	1,4385
110	320	237	287	338	388	438	489	539	589	640	690	740	791	841	891	942	992	1042	1093	1143	1193	1244	1294	1344	1,4622
110	400	327	391	455	520	584	648	712	776	840	905	969	1033	1097	1161	1225	1289	1354	1418	1482	1546	1610	1674	1739	1,4569
130	140	79	95	110	126	141	157	172	188	203	219	234	250	265	281	296	312	327	343	358	374	389	405	420	1,5855
130	200	144	172	200	228	256	284	313	341	369	397	425	453	481	510	538	566	594	622	650	679	707	735	763	1,5143
130	260	203	243	283	323	363	403	443	482	522	562	602	642	682	722	761	801	841	881	921	961	1001	1041	1080	1,6077
130	320	284	340	395	451	506	562	618	673	729	785	840	896	952	1007	1063	1119	1174	1230	1286	1341	1397	1453	1508	1,5011
130	400	364	435	506	578	649	720	791	863	934	1005	1077	1148	1219	1291	1362	1433	1505	1576	1647	1718	1790	1861	1932	1,5119
150	140	92	109	127	145	163	181	199	217	235	253	271	289	307	325	343	361	379	397	414	432	450	468	486	1,5470
150	200	154	185	215	245	276	306	336	366	397	427	457	488	518	548	578	609	639	669	700	730	760	790	821	1,5528
150	260	238	284	331	378	424	471	517	564	611	657	704	751	797	844	890	937	984	1030	1077	1124	1170	1217	1263	1,5240
150	320	314	376	438	499	561	623	684	746	808	869	931	992	1054	1116	1177	1239	1301	1362	1424	1486	1547	1609	1671	1,5165
150	400	389	465	541	617	693	770	846	922	998	1074	1151	1227	1303	1379	1455	1531	1608	1684	1760	1836	1912	1989	2065	1,5296
190	200	172	205	239	273	306	340	374	407	441	475	508	542	576	610	643	677	711	744	778	812	845	879	913	1,5264
190	260	260	311	362	413	464	515	566	617	668	719	770	821	872	923	974	1025	1076	1127	1178	1229	1280	1331	1382	1,4983
190	320	384	459	534	609	685	760	835	910	986	1061	1136	1211	1287	1362	1437	1512	1588	1663	1738	1813	1888	1964	2039	1,5283
190	400	526	629	732	835	938	1041	1144	1248	1351	1454	1557	1660	1763	1866	1969	2072	2175	2278	2382	2485	2588	2691	2794	1,5329
300	260	308	368	428	489	549	610	670	730	791	851	911	972	1032	1092	1153	1213	1273	1334	1394	1454	1515	1575	1635	1,4820
300	320	457	546	636	725	815	904	994	1083	1173	1262	1352	1441	1531	1620	1710	1799	1889	1978	2068	2157	2247	2336	2426	1,4769
300	400	559	669	778	888	998	1107	1217	1327	1436	1546	1656	1765	1875	1985	2094	2204	2313	2423	2533	2642	2752	2862	2971	1,4734
450	260	426	510	593	677	761	844	928	1011	1095	1178	1262	1346	1429	1513	1596	1680	1764	1847	1931	2014	2098	2181	2265	1,4575
450	320	506	605	704	803	902	1001	1100	1200	1299	1398	1497	1596	1695	1794	1893	1993	2092	2191	2290	2389	2488	2587	2687	1,4849
450	400	655	783	912	1040	1168	1297	1425	1554	1682	1810	1939	2067	2196	2324	2452	2581	2709	2837	2966	3094	3223	3351	3479	1,4713

ZUSAMMENSETZUNG DES KONVEKTORS

Inhalt der Standardlieferung

1Schwarz lackierte verzinkte Stahlwanne RAL 9005

2Abdeckrost nach eigener Wahl (ist separat zu bestellen)

3Aluminiumrahmen nach eigener Wahl (Eloxierter Al Rahmen, U Profil, Silberfarbe)

4Al/Cu Wärmetauscher entsprechende dem Konvektortyp
Economic – Al/Cu Wärmetauscher ohne
Exclusive – Al/Cu Wärmetauscher schwarz lackiert RAL 9005 mit Entlüftungsventil

5Befestigungsanker (4 St.)

6Einstellschrauben und 4 Befestigungsanker

7Abdeckung des Anschlusses

8Ständerkonsolen

9Abstandshalter für richtige Installation und Einbetonierung

* Sololit Abdeckplatte zum Schutz des Fußbodenkonvektors vor Staub und Bauschmutz

* Feste Verpackung, Montageanleitung

Optionales Zubehör

*Abdeckrost nach eigener Wahl
*Abdeckrost Cross – spezielle Projektlösungen – muß zusammen mit dem Fußbodenkonvektor bestellt werden
*Eloxierter Al Rahmen, U-Profil, in Elox Silber, Elox Bronze dunkel/hell, schwarz oder lt. RAL-Farbmusterpalette lackiert
*Eloxierter Al Rahmen, F-Profil, in Elox Silber, Elox Bronze dunkel/hell, schwarz oder lt. RAL-Farbmusterpalette lackiert
*Thermostatkopf Ferneinstellung, mit Kapillare
*Gleichstromquelle 24 V DC
*Raumthermostat für die Regulierung 24 V DC bzw. 230 V AC
*Thermoelektrischer Antrieb 24 V DC, 230 V AC,
*Ständer für Doppel-Fußboden
*Absperrbare Rücklaufveschraubung, Termostatisches Ventil
*Messingkniestück ½" × ½" 90° für einfacheren Anschluß
*Edelstahl Flexschlauch
*OSB Abdeckplatte mit erhöhter Festigkeit für Montagezwecke

Passenden Abdeckrosten

Roll Ausführung-Elox Silber	Lineare Ausführung-Elox Silber	Roll Ausführung-Elox Bronze dunkel	Lineare Ausführung-Elox Bronze dunkel
Roll Ausführung-Elox Bronze hell	Lineare Ausführung-Elox Bronze hell	Roll Ausführung-Elox schwarz	Lineare Ausführung-Elox schwarz
Roll Ausführung-Stahl	Lineare Ausführung-Stahl	Roll Ausführung-Edelstahl	Lineare Ausführung-Edelstahl
Roll Ausführung-Buche	Roll Ausführung-Eiche	Roll Ausführung-Mahagoni	Cross

AUSFÜHRUNG DER RAHMEN

Standard – U-Rahmen Wählbar – F-Rahmen Wählbar – Rahmen für das Cross Rost (auf Anfrage)

MONTAGE DER KONVEKTOREN OPTIMAL FKO

Bautechnische Empfehlungen

Für die richtige Funktion des Konvektors sind bestimmte allgemeine Grundsätze einzuhalten

Ein richtig eingebauter Konvektor ist horizontal angeordnet mit dem Wärmetauscher näher zum Fenster. Die Konvektorwanne muss ebene Oberränder haben (sie dürfen nicht beschädigt und verdreht sein), damit eine richtige Funktion des Abdeckrosts gewährleistet ist.
Der empfohlene Abstand der Installation des Fußbodenkonvektors von der Wand/vom Fenster ist max. 100 mm.
Wir empfehlen den Anschluss an das Heizsystem Mithilfe einer absperrbaren Rücklaufverschraubung und einem thermostatischen Ventil. Der Anschluss an den Wärmetauscher ist mit Innengewinde G ½ versehen. Nach der Anschließung an das Heizsystem sind Entlüftung und Druckprüfungen durchzuführen.
Die Befestigungsanker verlängern die Montagebreite der Unterseite des Fussbodenkonvektors auf jeder Seite um 42 mm.
Bei der Betonierung ist der Konvektor horizontal mithilfe der Einstellschrauben auszurichten und im Fußboden zu verankern, die das Verschieben des Konvektors beim anschließenden Vergießen mit Beton verhindern.
Beim Vergießen mit Beton kann der Konvektor ebenfalls senkrecht belastet werden.
Beim Betonieren ist es wichtig, den Konvektor abzuspreizen, damit er sich nicht in der Längsrichtung durchbiegt. Zu diesem Zweck sind im Fußbodenkonvektor Abstandshalter installiert. Nach der Betonierung können die Abstandshalter einfach herausgenommen werden.
Beim Vergießen mit Beton bzw. Anhydrit sind alle Öffnungen des Konvektors gründlich abzudichten, um sie nicht mit dem Baumaterial zu verstopfen.
Im Falle, dass Sie den Konvektor nicht mit Beton vergießen, ist eine der Einbauvarianten diesen im Doppelfußboden zu setzen. Die Standardausführung des Konvektors ist nicht selbsttragend.
Um die Verschmutzung des Konvektorinnenraums zu verhindern, empfehlen wir, die Abdeckplatte binnen der ganzen Dauer der Bauarbeiten aufgesetzt zu lassen. Standardmäßig wird eine Holzfaserplatte mitgeliefert, die nicht begehbar ist und nur zum Verdecken des Fußbodenkonvektors vor kleinteiliger Verschmutzung während der Montage dient. Eine OSB Platte mit erhöhter Festigkeit für Montagezwecke kann vom wählbaren Zubehör bestellt werden.
Wir empfehlen den Konvektor entlang des Wärmetauschers von der Außenseite mit Wärmeisolierung (z. B. Styropor) zu versehen, um Wärmeverluste in den Fußboden zu verhindern.

Empfohlene Platzierung des Wärmetauschers in den Fußbodenkonvektoren

• Die vorgesehene Anordnung des Fußbodenkonvektors ist im maximalen Abstand 100 mm vom Fenster. Die empfohlene Position des Wärmetauschers im Konvektor, um die maximale Leistung zu sichern, ist stets auf der Fensterseite. Es entsteht somit eine natürliche Strömung, bei der die erwärmte Luft aufwärts steigt und die kühle Luft im Raum in den Konvektor angesaugt wird. Infolgedessen wird die kühle Luft am Fenster abgeschirmt und die Luft im Raum erwärmt.

•Der standardmäßige rechtsseitige Anschluss an das Heizsystem kann durch einfaches Wenden des Wärmetauschers um 180° in linksseitige verändert werden.

MONTAGE DER KONVEKTOREN FK

1 - Fußbodenkonvektor ohne Ventilator, 2 -Wärmetauscher, 3 - Abdeckrost, 4 -Abdeckrahmen U, 5 - Abdeckrahmen F, 6 -Einstellschrauben, 7 - Befestigungsanker, 8 - Trennwand ab der Höhe 300 mm, 9 - Fenster, 10 - Fußbodenoberfläche, 11 - Fugenmasse, 12 - Dehnungsfuge, 13 - Dämmung, 14 - Betonfüllung, 15 - Blindfußboden

Technische Änderungen vorbehalten.

EINBAUMÖGLICHKEITEN IN DOPPELFUSSBODEN

•Die Ständer für die Montage des Fußbodenkonvektors im Doppelfußboden bieten eine effiziente und stabile Lösung. Die Ständer sind aus unlackiertem Stahlmaterial hergestellt und sind für Doppelfußboden mit der Höhe bis 500 mm geeignet. Die Ständer für Doppelfußboden sind für die Variante Optimal und Basic geeignet.

Die Ständer müssen zusammen mit dem Fußbodenkonvektor wegen den Konstruktionsanpassungen der Wanne bestellt werden! Bestimmte Ständertypen
für Doppel-Fußböden sind bereits ein fester Bestandteil des Fußbodenkonvektors.

EINBAUMÖGLICHKEITEN IN DOPPELFUSSBODEN KORAFLEX FK

ANSCHLIESSUNG DER FUSSBODENKONVEKTOREN

Typen der Wannen nach der Anordnung der Wasseranschlüsse und Herabsetzung der Stirnseiten für die Installation in Serie

• Die Stirnseiten der Konvektorwannen werden dort herabsetzt, wo das sichtbare gegenseitige Anschließen der Konvektoren nicht erwünscht ist (wo eine Konvektorreihe ohne Unterbrechung umlaufend im Raum eingebaut ist, z. B. administrative Gebäude, Restaurants, Hotels u. ä.) Beim Bestellen des Abdeckrosts für den Konvektor mit gesenkter Stirnseite muss dieser im Bestellcode eingetragen sein.

info Rot gekennzeichnet Herabsetzung der Wanne/Stirnseite.

ANSCHLUSS UND ANSCHLUSSMASSE KORAFLEX FK

Galerie

BESTELLCODE

Beispiel des Bestellcodes: FKO-100/11/26-V1U1P0

Fußbodenkonvektor KORAFLEX ohne Ventilator, Variante Optimal, Länge 100 cm, Höhe 11 cm, Breite 26 cm, reversibler unlackierter Wärmetauscher, mit einem silberfarbenen U Abdeckrahmen angeschlossen, mit rechtsseitigem Anschluss an das Heizsystem, ohne Senkung der Stirnseite.
Geben Sie die Maße in cm mit einem U-Rahmen im Bestellcode an (siehe Leistungstabelle).

KORAFLEX	Konvektion	Optimal		Länge/Höhe/Breite (cm)		Typ des Wärmetauschers	t	Typ des Rahmens	Farbe des Rahmens	Anschluss- Seite	Senkung der Stirnseite
F	K	O	-	100/11/26	-	V	1	U	1	P	0
						V reversibel P* durchgehend 0 ohne Tauscher	1 unlackiert 5 RAL 9005 9 andere RAL Farbe 0 ohne Tauscher	U Profil U F Profil F C für das Rost Cross 0 ohne Rahmen	1 Elox Silber 2 Elox Bronze Dunkel 3 Elox Bronze Hell 9 andere RAL Farbe 0 ohne Rahmen	rechts	0 ohne Senkung der Stirnseite 1 Gesenkte Stirnseite auf der S. der Zuleitung 2 Gesenkte Stirnseite auf der gegenüberliegende S. der Zuleitung 3 Senkung beider Stirnseite

P* – Der Durchgehende Einrohrwärmetauscher ist standardmässig für Konvektoren in einer Breit von 140 mm und in den Höhen 70, 90 und 110 mm erhältlich.
