KORAFLEX Optimal-V FVO

 mit den meisten Abmessungen

KORAFLEX Optimal-V FVO ist die umfangreichste Modellreihe von Fußbodenkonvektoren mit erzwungener Konvektion, zum Heizen geeignet. Die Fußbodenkonvektoren Optimal V können mit einer breiten Skala von geeigneten Abdeckrostenen und Rahmen versehen werden. Sie zeichnen sich durch leisen Betrieb aus und können an des System BMS (Building Management System) angeschlossen werden.

Variante Economic – schwarz lackierte Stahlwanne, Wärmetauscher ohne Oberflächenbehandlung
Variante Exclusive – schwarz lackierte Stahlwanne, Wärmetauscher schwarz lackiert


heat pump

Spezifikationen Anfrage
id 455591
  • Heizung
  • Erzwungene Konvektion
  • Niedriger Stromverbrauch
  • Synergie der Wärmepumpe
Variante Economic     schwarz lackierte Stahlwanne, Wärmetauscher ohne Oberflächenbehandlung
Variante Exclusive     schwarz lackierte Stahlwanne, Wärmetauscher schwarz lackiert
Höhe [mm]     70, (80*), 90, 110, 130 mm
Breite [mm]     (160*), 200, 260, 320, 400 mm
  * Breite 160mm ist nur mit 80mm Konvektorhöhe verfügbar
Länge [mm]     800 bis 3 000 mm (je 200 mm)
Wärmeleistung [W]     von 54 bis 16 763 W
Max. Betriebsdruck [MPa]     1,2 MPa
Max. Betriebstemperatur [°C]     90 °C
Anschlussgewinde innen G 1/2"
Schutzart IP 20
Passenden Abdeckrosten   Optimal PM
info
Abdeckrahmen Cross – projektbezogene Lösung – muss zusammen mit dem Fussbodenkonvektor bestellt werden.
Der Konvektor ist mit einem für das Rost Cross geeigneten Rahmen bestückt.
Bei der Anforderung an die Bestückung des Konvektors mit Ventilator mit einem linearen (längsorientierten) Abdeckrost ist
eine Rücksprache und etwaige technische Anpassung der Konvektorwanne erforderlich.
Das lineare Abdeckrost muss zusammen mit dem Fussbodenkonvektor bestellt werden.

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.
Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Die Maße sind in mm einschließlich U-Rahmen angegeben.

KORAFLEX Optimal-V FVO / Tiefe 70 / Breite 200

Heizleistung

Tiefe 70 / Breite 200
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tiefe 70 / Breite 260
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tiefe 70 / Breite 320
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 1 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 1 20,1 28,1
1200 2 2 28,3 36,3
1200 3 3 31,0 39,0
1400 0 0 - -
1400 1 1 20,8 28,8
1400 2 2 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 1 22,0 30,0
1800 2 2 30,1 38,1
1800 3 4 32,9 40,9
2000 0 0 - -
2000 1 1 21,9 29,9
2000 2 3 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 2 22,2 30,2
2200 2 4 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 2 22,4 30,4
2400 2 4 31,3 39,3
2400 3 7 34,5 42,5
2600 0 0 - -
2600 1 2 22,7 30,7
2600 2 4 31,6 39,6
2600 3 8 34,9 42,9
2800 0 0 - -
2800 1 2 22,7 30,7
2800 2 5 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 2 23,1 31,1
3000 2 5 32,2 40,2
3000 3 9 35,6 43,6
Tiefe 80 / Breite 160
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 2 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 2 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 2 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 3 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 3 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 3 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 4 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 3 28,5 36,5
2400 3 5 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 3 28,9 36,9
2600 3 5 37,4 45,4
2800 0 0 - -
2800 1 2 18,5 26,5
2800 2 4 29,6 37,6
2800 3 6 37,8 45,8
3000 0 0 - -
3000 1 2 19,4 27,4
3000 2 4 29,5 37,5
3000 3 6 38,0 46,0
Tiefe 90 / Breite 200
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tiefe 90 / Breite 260
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tiefe 90 / Breite 320
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 4 31,5 39,5
1600 3 5 34,0 42,0
1800 0 0 - -
1800 1 2 24,6 32,6
1800 2 5 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 5 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 5 32,4 40,4
2200 3 8 35,0 43,0
2400 0 0 - -
2400 1 3 25,3 33,3
2400 2 7 32,7 40,7
2400 3 9 35,2 43,2
2600 0 0 - -
2600 1 3 25,4 33,4
2600 2 8 33,0 41,0
2600 3 11 35,4 43,4
2800 0 0 - -
2800 1 4 24,6 32,6
2800 2 8 33,4 41,4
2800 3 11 35,6 43,6
3000 0 0 - -
3000 1 5 25,7 33,7
3000 2 11 33,4 41,4
3000 3 15 35,9 43,9
Tiefe 90 / Breite 400
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 21,7 29,7
800 2 2 27,5 35,5
800 3 2 30,2 38,2
1000 0 0 - -
1000 1 2 22,0 30,0
1000 2 3 28,2 36,2
1000 3 3 30,8 38,8
1200 0 0 - -
1200 1 2 22,3 30,3
1200 2 3 28,8 36,8
1200 3 4 31,2 39,2
1400 0 0 - -
1400 1 2 22,5 30,5
1400 2 3 29,3 37,3
1400 3 4 31,8 39,8
1600 0 0 - -
1600 1 2 22,7 30,7
1600 2 3 29,7 37,7
1600 3 4 32,2 40,2
1800 0 0 - -
1800 1 2 22,9 30,9
1800 2 5 30,0 38,0
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 23,0 31,0
2000 2 5 30,4 38,4
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 23,1 31,1
2200 2 5 30,7 38,7
2200 3 7 33,2 41,2
2400 0 0 - -
2400 1 4 23,3 31,3
2400 2 6 30,9 38,9
2400 3 8 33,4 41,4
2600 0 0 - -
2600 1 4 23,4 31,4
2600 2 8 31,2 39,2
2600 3 11 33,6 41,6
2800 0 0 - -
2800 1 4 23,5 31,5
2800 2 9 31,4 39,4
2800 3 12 33,7 41,7
3000 0 0 - -
3000 1 4 23,6 31,6
3000 2 10 31,6 39,6
3000 3 14 34,1 42,1
Tiefe 110 / Breite 200
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Tiefe 110 / Breite 260
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Tiefe 110 / Breite 320
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Tiefe 110 / Breite 400
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Tiefe 130 / Breite 260
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 9 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 9 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 6 30,9 38,9
2200 3 9 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 5 22,7 30,7
2600 2 11 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 5 22,7 30,7
2800 2 11 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 6 23,1 31,1
3000 2 13 32,2 40,2
3000 3 17 35,6 43,6
Tiefe 130 / Breite 320
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2
Tiefe 130 / Breite 400
Länge Drehzahlstufe Heizleistung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2

Leistung der Kühlung

Tiefe 70 / Breite 200
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tiefe 70 / Breite 260
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tiefe 90 / Breite 200
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tiefe 90 / Breite 260
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tiefe 110 / Breite 200
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Tiefe 110 / Breite 260
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme / 24 V DC Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 - 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 - 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 - 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 - 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Inhalt der Standardlieferung
  • Schwarz lackierte verzinkte Stahlwanne RAL 9005
  • Economic – Al/Cu Wärmetauscher ohne Oberflächenbehandlung mit Entlüftungsventil
  • Exclusive – der Al/Cu Wärmetauscher schwarz lackiert RAL 9005 mit Entlüftungsventil
  • Eloxierter Al Rahmen, U Profil, Silberfarbe
  • Mit Blech abgedeckter Anschluss
  • Garnitur energiearmer EC Ventilator 24 V DC
  • Anschlussklemmleiste 24 V DC und Regler (FCR BOX)
  • Einstellschrauben und 4 Befestigungsanker
  • Abstandshalter für richtige Installation und Betonierung
  • Sololit Abdeckplatte zum Schutz des Fußbodenkonvektors vor Staub und Bauschmutz
  • Feste Verpackung, Montageanleitung






Optionales Zubehör
  • Abdeckrost nach eigener Wahl
  • Abdeckrost Cross – projektbezogene Lösung – muss zusammen mit dem Fußbodenkonvektor bestellt werden
  • Eloxierter Al Rahmen, U Profil, Elox Silber, Elox Bronze Dunkel/Hell oder nach der Musterkarte RAL lackiert
  • Eloxierter Al Rahmen, F Profil, Elox Silber, Elox Bronze Dunkel/Hell oder nach der Musterkarte RAL lackiert
  • Versorgungspannung 24 V DC
  • Raumthermostat Siemens
  • Thermoelektrischer Antrieb 24 V DC
  • Temperatursensor
  • Infrarote Fernbedienung
  • R-Box
  • Akustische Absorptionsfolie
  • Ständer für Doppelfußboden
  • Absperrbare Rücklaufverschraubung, thermostatisches Ventil
  • Messingkniestück ½" × ½" 90° für einfacheren Anschluss
  • Edelstahl Flexschlauch
  • OSB Abdeckplatte mit erhöhter Festigkeit für Montagezwecke

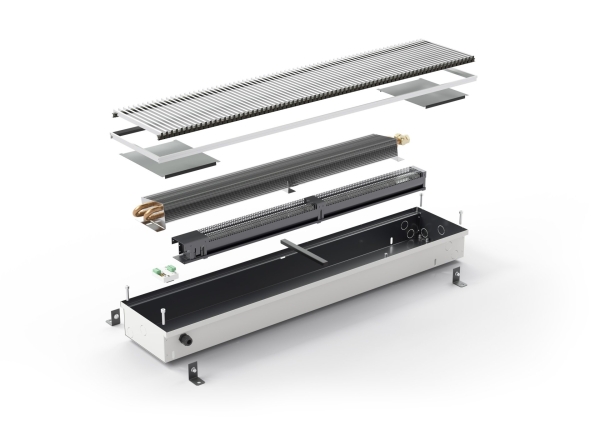

ZUSAMMENSETZUNG DES KONVEKTORS – HEIZUNG

FV složení konvektoru




1Schwarz lackierte Stahlwanne RAL 9005
2Abdeckrost nach eigener Wahl
3Rahmen nach eigener Wahl
4Al/Cu Wärmetauscher
5Befestigungsanker
6Einstellschrauben
7Abdeckblech des Anschlusses
8Abstandshalter für richtige Installation und Betonierung
9EC Ventilator 24 V DC
10Regler (FCR BOX)


Passenden Abdeckrosten
Roll Ausführung-Elox Silber
fk_mrizka_AL_stribrna
Lineare Ausführung-Elox Silber
fk_mrizka_AL_stříbrná_podélná
Roll Ausführung-Elox Bronze dunkel
fk_mrizka_AL_tmavý bronz
Lineare Ausführung-Elox Bronze dunkel
fk_mrizka_AL_tmavý bronz_podélná
Roll Ausführung-Elox Bronze hellfk_mrizka_AL_světlý bronz
Lineare Ausführung-Elox Bronze hellfk_mrizka_AL_světlý_bronz_podélná
Roll Ausführung-Elox schwarz
Koraflex-PM-pricna-matny-cerny-elox
Lineare Ausführung-Elox schwarz
Koraflex-PM-podelna-matny-cerny-elox
Roll Ausführung-Stahl
fk_mrizka_podelna_ocel
Lineare Ausführung-StahlPM_mrizka_podélná_ocel_1
Roll Ausführung-Edelstahlfk_mrizka_podelna_nerez_ral
Lineare Ausführung-Edelstahl
PM_mrizka_podélná_nerez_1
Roll Ausführung-Buchefk_mrizka_drevo_buk
Roll Ausführung-Eiche
fk_mrizka_drevo_dub
Roll Ausführung-Mahagoni
fk_mrizka_drevo_mahagon
Cross
Cross_2
AUSFÜHRUNG DER RAHMEN

           Standard – U-Rahmen                          Wählbar – F-Rahmen                                         Wählbar – Rahmen für das  Cross Rost (auf Anfrage)

   Optimal - rámečky

KORAFLEX Optimal-V FVO
DE_Optimal_Energy
Höhe 70mm/Breite 200mm
FV - h70,s200 - rozmery - 1 FV - h70,s200 - rozmery - 2 FV - h70,s200 - rozmery - 3 připojení 70_200
Höhe 70mm/Breite 260mm
FV - h70,s260 - rozmery - 1 FV - h70,s260 - rozmery - 2 FV - h70,s260 - rozmery - 3 připojení 70_260
Höhe 70mm/Breite 320mm
FV - h70,s320 - rozmery - 1 FV - h70,s320 - rozmery - 2 FV - h70,s320 - rozmery - 3 připojení 70_320
Höhe 80mm/Breite 160mm
FV - h80,s160 - rozmery - 1 FV - h80,s160 - rozmery - 2 FV - h80,s160 - rozmery - 3 připojení 80_160

Höhe 90mm/Breite 200mm

FV - h90,s200 - rozmery - 1 FV - h90,s200 - rozmery - 2 FV - h90,s200 - rozmery - 3 připojení 90_200
Höhe 90mm/Breite 260mm
FV - h90,s260 - rozmery - 1 FV - h90,s260 - rozmery - 2 FV - h90,s260 - rozmery - 3 připojení 90_260
Höhe 90mm/Breite 320mm
FV - h90,s320 - rozmery - 1 FV - h90,s320 - rozmery - 2 FV - h90,s320 - rozmery - 3 připojení 90_320
Höhe 90mm/Breite 400mm
FV - h90,s400 - rozmery - 1 FV - h90,s400 - rozmery - 2 FV - h90,s400 - rozmery - 3 připojení 90_400
Höhe 110mm/Breite 200mm
FV - h110,s200 - rozmery - 1 FV - h110,s200 - rozmery - 2 FV - h110,s200 - rozmery - 3 připojení 110_200
Höhe 110mm/Breite 260mm
FV - h110,s260 - rozmery - 1 FV - h110,s260 - rozmery - 2 FV - h110,s260 - rozmery - 3 připojení 110_260
Höhe 110mm/Breite 320mm
FV - h110,s320 - rozmery - 1 FV - h110,s320 - rozmery FV - h110,s320 - rozmery - 3 připojení 110_320
Höhe 110mm/Breite 400mm
FV - h110,s400 - rozmery - 1 FV - h110,s400 - rozmery - 2 FV - h110,s400 - rozmery - 3 připojení 110_400
Höhe 130mm/Breite 260mm
FV - h130,s260 - rozmery - 1 FV - h130,s260 - rozmery - 2 FV - h130,s260 - rozmery - 3 připojení 130_260
Höhe 130mm/Breite 320mm
FV - h130,s320 - rozmery - 1 FV - h130,s320 - rozmery - 2 FV - h130,s320 - rozmery - 3 připojení 130_320
Höhe 130mm/Breite 400mm
FV - h130,s400 - rozmery - 1 FV - h130,s400 - rozmery - 2 FV - h130,s400 - rozmery - 3 připojení 130_400
MONTAGE DER KONVEKTOREN FV
Bautechnische Empfehlungen

Für die richtige Funktion des Konvektors müssen bestimmte allgemeine Grundsätze eingehalten werden.

  • ​Ein richtig eingebauter Konvektor ist horizontal angeordnet, mit dem Wärmetauscher näher zum Fenster. Die Oberkanten der Konvektorwanne dürfen nicht  nicht beschädigt oder eingedrück werden, damit eine richtige Funktion der Abdeckrosten gewährleistet ist.
  • Der empfohlene Abstand der Installation des Fußbodenkonvektors von der Wand/vom Fenster ist max. 100 mm.
  • Wir empfehlen den Anschluss an das Heizsystem mithilfe einer absperrbaren Verschraubung und eines thermostatischen Ventils. Der Anschluss an den Wärmetauscher ist mit Innengewinde G ½ versehen. Nach der Anschließung an das Heizsystem sind Entlüftung und Druckprüfung durchzuführen.
  • Bei der Betonierung ist der Konvektor horizontal mithilfe der Einstellschrauben auszurichten und im Fußboden zu verankern, die das Verschieben des Konvektors beim anschließenden Vergießen mit Beton verhindern.
  • Die Befestigungsanker verlängern die Montagebreite der Unterseite des Bodenkonvektors auf jeder Seite um 42 mm.
  • Beim Vergießen mit Beton kann der Konvektor ebenfalls senkrecht belastet werden.
  • Beim Betonieren ist es wichtig, den Konvektor abzuspreizen, dass er sich nicht in der Längsrichtung durchbiegt. Zu diesem Zweck sind im Fußbodenkonvektor Abstandshalter eingebaut. Nach der Betonierung können die Abstandshalter einfach herausgenommen werden.
  • Beim Vergießen mit Beton bzw. Anhydrit sind alle Durchgänge des Konvektors gründlich abzudichten, um sie nicht mit dem Baumaterial zu vergießen. Wir empfehlen auch, die Konvektorwanne gegen Feuchtigkeit zu isolieren.
  • Im Falle, dass Sie den Konvektor nicht mit Beton vergießen werden, ist eine der Einbauvarianten  diesen  im Doppelfußboden zu setzen. Die Standardausführung des Konvektors ist nicht selbsttragend.
  • Wir empfehlen, den Konvektor entlang des Wärmetauschers von der Außenseite mit Wärmeisolierung (z. B. Styropor) zu versehen, um Wärmeverluste in den Fußboden zu verhindern.
  • Konvektoren mit Ventilator empfehlen wir so zu fixieren und die Schalldämmung so anzubringen, dass der Konvektor an den Seiten entlang und unter dem Boden mit dünnflüssigem Estrich vergossen wird.
  • Um die Verschmutzung des Konvektorinnenraums zu verhindern, empfehlen wir, die Abdeckplatte binnen der ganzen Dauer der Bauarbeiten aufgesetzt zu lassen. Standardmäßig wird eine Holzfaserplatte mitgeliefert, die nicht begehbar ist und nur zum Verdecken des Fußbodenkonvektors vor kleinteiliger Verschmutzung während der Montage dient. Eine OSB Platte mit erhöhter Festigkeit für Montagezwecke kann vom wählbaren Zubehör bestellt werden.
  • Das Projekt der elektrischen Installation muss von einer Person mit entsprechender Qualifikation erstellt werden und es muss mit den einschlägigen Normen übereinstimmen.
  • Die Montage und den Service der Elektroinstallation ist von einer fachkundigen Person, mit entsprechender elektrotechnischer Qualifikation durchzuführen.
  • Vor der Inbetriebnahme ist eine Ausgangsrevision der elektrischen Einrichtung gemäß den einschlägigen gültigen Normen durchzuführen.

Montáž FV



1-Fußbodenkonvektor mit Ventilator, 2-Wärmetauscher, 3-Ventilator, 4-Abdeckrost, 5-Abdeckrahmen F, 6-Befestigungsanker, 7-Einstellschrauben, 8-Fenster, 9-Fußbodenoberfläche, 10-Fugenmasse,   11 - Dehnungsfuge, 12- Isolation, 13- Betonfüllung, 14-Blindfußboden





EINBAUMÖGLICHKEITEN IN DOPPELFUẞBODEN
Die Ständer für die Montage des Fußbodenkonvektors in Döppelfußböden bieten eine effiziente und stabile Lösung. Die Ständer sind aus unlackiertem Stahl hergestellt und sind für Doppelfußböden mit der Höhe bis 500 mm geeignet. Die Ständer für Doppelfußböden sind für die Variante Optimal-V, Energy, Variant F2V und F4V geeignet. Für KORAFLEX Pool-wird die Installation der Ständer in Doppelfußböden aus Konstruktionsgründen nicht empfohlen.

FV - Zdvojene podlahy - stojanky SZP-03

Ständer für niedrigen Doppelfußboden SZP-03
Der Fußbodenkonvektor ist mit Versteifungsprofilen und Einstellschrauben versehen, mit denen die erwünschte Höhe des Konvektors eingestellt wird. Die Schrauben sind im Fußboden gegen das Verschieben zu verankern. Die Versteifungsprofile sind nicht Bestandteil des Standardkonvektors und können nicht nachträglich montiert werden. Die Schrauben ermöglichen eine Einstellung der maximalen Höhe im Bereich von bis 30 mm, als die eigentliche Höhe des Konvektors. Wir empfehlen daher die Höhe des Doppelfußbodens, um maximal 30 mm, welche höher als die Bauhöhe des Konvektors ist.

FV - Zdvojene podlahy - stojanky SZP-10


Ständer für niedrigen Doppelfußboden SZP-10
Es handelt sich um eine individuelle, für jedes Projekt mit einem höheren Doppelfußsboden geeignete Lösung. Es geht um eine robustere Variante der Ständer für einen niedrigen Doppelfußboden mit einer Stütze des Konvektorbodens. Die genaue technische Ausführung wird nach Kundenwunsch vereinbart. Wir empfehlen für die Höhe des Doppelfußbodens, die max. um 100 mm höher, als die Bauhöhe des Konvektors ist.



FV - Zdvojene podlahy - stojanky SZP-30


Ständer für hohen Doppelfußboden SZP-30
Individuelle Lösung für hohe Doppelfußböden. Es handelt sich um eine versteifte Variante der Ständer für Doppelfußböden, welche mit zwei Stützen des Konvektorbodens versehen sind. Die genaue technische Ausführung wird nach Kundenwunsch vereinbart. Wir empfehlen für die Höhe des Doppelfußbodens, die max. um 300 mm höher, als die Bauhöhe des Konvektors ist.







ANSCHLIEẞUNG DER FUẞBODENKONVEKTOREN

Typen der Wannen nach Anordnung der Wasseranschlüsse und Herabsetzung der Stirnseiten für die Installation in Serie

Die Stirnseiten der Konvektorwannen werden dort herabsetzt, wo das sichtbare gegenseitige Anschließen der Konvektoren nicht erwünscht ist (wo eine Konvektorreihe ohne Unterbrechung umlaufend im Raum eingebaut ist, z. B. administrative Gebäude, Restaurants, Hotels u. ä.) Beim Bestellen des Abdeckrosts ist im Bestellcode anzuführen, dass es sich um ein Abdeckrost handelt, das bei Konvektoren mit herabgesetzter Stirnseite benutzt wird.

FVO napojení

info Rot gekennzeichnet Herabsetzung der Wanne/Stirnseite.

ANZAHL DER VENTILATOREN IM KONVEKTOR   LÄRMPEGEL – AKUSTIK

počet ventilátroů

Galerie

interier 01 02 (1)
interier 01 02 (1)
interier 07 01 V (1)
interier 07 01 V (1)
interier 08 01 (1)
interier 08 01 (1)
interier 10 02 (1)
interier 10 02 (1)

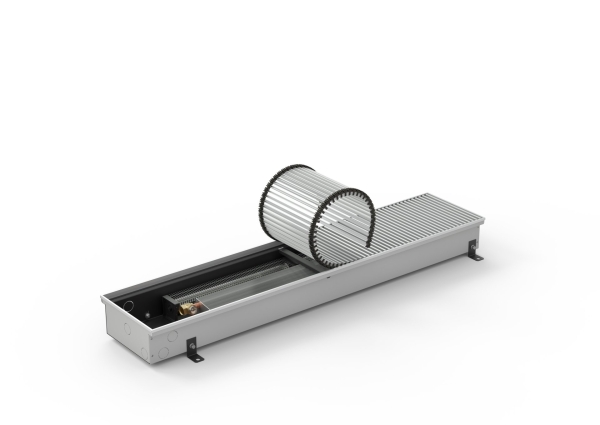

Rozklad konvektor s ventilatorem
Rozklad konvektor s ventilatorem
fv-120 11 26
fv-120 11 26

BESTELLCODE

Beispiel des Bestellcodes:  FVO-120/11/26-V5U1P0R-RT

Fußbodenkonvektor KORAFLEX mit Ventilator, Variante Optimal-V 24 V DC, Länge 120 cm, Höhe 11 cm, Breite 26 cm, reversibler Wärmetauscher schwarz lackiert in der Ausführung Exclusive, silberfarbener Rahmen Form U, mit rechtem Anschluss, ohne Senkung der Stirnseite, für Rollabdeckrost und Regulation 24 V DC.
Geben Sie die Maße in cm mit einem U-Rahmen im Bestellcode an (siehe Leistungstabelle).

KORAFLEX Ventilator Optimal-V   Länge/Höhe/Breite (cm)   Typ des
Wärmetauschers		 Farbe des Wärmetauschers Typ des Rahmens Farbe des Rahmens Anschluss-
Seite		 Senkung der Stirnseite Für Rostart   Regulation
F V O - 120/11/26 - V 5 U 1 P 0 R - RT
             reversibel
 		 1 unlackiert
5 RAL 9005
9 andere RAL Farbe
 		 U Profil U
F Profil F
C für das Rost Cross
0 ohne Rahmen		 1 Elox Silber
2 Elox Bronze Dunkel
3 Elox Bronze Hell
9 andere RAL Farbe
0 ohne Rahmen		 P rechts
L links		 0 ohne Senkung der Stirnseite
1 Gesenkte Stirnseite auf
der S. der Zuleitung
2 Gesenkte Stirnseite auf
der gegenüberliegende S.
der Zuleitung
3 Senkung beider Stirnseite		 R roll
L* linear		   Regulation
24 V DC

L* – technische Änderungen der Konvektorwanne.

Zurück zum Übersicht

Kontaktieren Sie uns

Für mehr Informationen kontaktieren Sie uns

Mit dem Absenden des Formulars erklären Sie sich mit der Verarbeitung Ihrer personenbezogenen Daten einverstanden.
