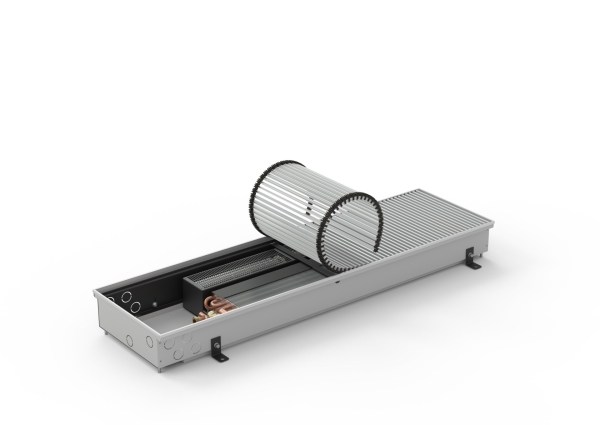

MONTAGE DER KONVEKTOREN FV
Bautechnische Empfehlungen
Für die richtige Funktion des Konvektors müssen bestimmte allgemeine Grundsätze eingehalten werden.
- Ein richtig eingebauter Konvektor ist horizontal angeordnet, mit dem Wärmetauscher näher zum Fenster. Die Oberkanten der Konvektorwanne dürfen nicht nicht beschädigt oder eingedrück werden, damit eine richtige Funktion der Abdeckrosten gewährleistet ist.
- Der empfohlene Abstand der Installation des Fußbodenkonvektors von der Wand/vom Fenster ist max. 100 mm.
- Wir empfehlen den Anschluss an das Heizsystem mithilfe einer absperrbaren Verschraubung und eines thermostatischen Ventils. Der Anschluss an den Wärmetauscher ist mit Innengewinde G ½ versehen. Nach der Anschließung an das Heizsystem sind Entlüftung und Druckprüfung durchzuführen.
- Bei der Betonierung ist der Konvektor horizontal mithilfe der Einstellschrauben auszurichten und im Fußboden zu verankern, die das Verschieben des Konvektors beim anschließenden Vergießen mit Beton verhindern.
- Die Befestigungsanker verlängern die Montagebreite der Unterseite des Bodenkonvektors auf jeder Seite um 42 mm.
- Beim Vergießen mit Beton kann der Konvektor ebenfalls senkrecht belastet werden.
- Beim Betonieren ist es wichtig, den Konvektor abzuspreizen, dass er sich nicht in der Längsrichtung durchbiegt. Zu diesem Zweck sind im Fußbodenkonvektor Abstandshalter eingebaut. Nach der Betonierung können die Abstandshalter einfach herausgenommen werden.
- Beim Vergießen mit Beton bzw. Anhydrit sind alle Durchgänge des Konvektors gründlich abzudichten, um sie nicht mit dem Baumaterial zu vergießen. Wir empfehlen auch, die Konvektorwanne gegen Feuchtigkeit zu isolieren.
- Im Falle, dass Sie den Konvektor nicht mit Beton vergießen werden, ist eine der Einbauvarianten diesen im Doppelfußboden zu setzen. Die Standardausführung des Konvektors ist nicht selbsttragend.
- Wir empfehlen, den Konvektor entlang des Wärmetauschers von der Außenseite mit Wärmeisolierung (z. B. Styropor) zu versehen, um Wärmeverluste in den Fußboden zu verhindern.
- Konvektoren mit Ventilator empfehlen wir so zu fixieren und die Schalldämmung so anzubringen, dass der Konvektor an den Seiten entlang und unter dem Boden mit dünnflüssigem Estrich vergossen wird.
- Um die Verschmutzung des Konvektorinnenraums zu verhindern, empfehlen wir, die Abdeckplatte binnen der ganzen Dauer der Bauarbeiten aufgesetzt zu lassen. Standardmäßig wird eine Holzfaserplatte mitgeliefert, die nicht begehbar ist und nur zum Verdecken des Fußbodenkonvektors vor kleinteiliger Verschmutzung während der Montage dient. Eine OSB Platte mit erhöhter Festigkeit für Montagezwecke kann vom wählbaren Zubehör bestellt werden.
- Bei den Konvektoren mit Kühlung KORAFLEX Variant F2V und F4V und für feuchte Umgebung Pool-V FVP ist standardmäßig ein Ablauf für Kondensat bzw. das Überlaufwasser eingebaut. Bei der Variante F2V 11/20 und der Ausführung Pool-V ist das Ablaufröhrchen in Richtung Wand eingebaut. Bei der Montage aller angeführten Typen ist das Röhrchen im Konvektorboden mit einer Rohrleitung mit Gefälle für die Ableitung des Überlaufwassers bzw. des Kondensats zu verbinden. Wir empfehlen, den Ablauf mit einem Geruchverschluss zu versehen.
- Die Konvektoren KORAFLEX Pool-V FVP sind für die Benutzung an Schwimmbecken bestimmt. Die Trennwand dient zum Zurückhalten des Wassers vom Schwimmbecken, sie kann jedoch nicht als standardmäßiger Überlauf des Schwimmbeckenwassers dienen. Dieser Teil ist näher zum Schwimmbecken anzuordnen. Der Heizbereich mit dem Wärmetauscher und den Ventilator müssen weiter vom Schwimmbecken sein. Der Konvektor Pool-V FVP ist mit zwei Ablauföffnungen versehen. Der Einbau, Betrieb und die Wartung dieser Einrichtungen erfordert besondere Bedingungen, die Sie auf unserer Webseite bzw. in der Montageanleitung finden.
- Die Ventilatoren sind an der Konvektorwanne Mithilfe von Magneten befestigt. Bei den Edelstahlausführungen sind die Ventilatoren mit Klettverschlüssen befestigt. Dieses System ermöglicht, die Ventilatoren bei der Montage herauszunehmen, um sie nicht zu beschädigen, zu verschmutzen usw. Sie können auch bei normalem Betrieb in abgeschaltetem Zustand herausgenommen und gereinigt werden. Bei allen Modellreihen außer der Reihe Pool-V, sind die Ventilatoren so installiert, dass der Luftstrom direkt auf das Fenster orientiert ist.
- Das Projekt der elektrischen Installation muss von einer Person mit entsprechender Qualifikation erstellt werden und es muss mit den einschlägigen Normen übereinstimmen.
- Die Montage und den Service der Elektroinstallation ist von einer fachkundigen Person, mit entsprechender elektrotechnischer Qualifikation durchzuführen.
- Vor der Inbetriebnahme ist eine Ausgangsrevision der elektrischen Einrichtung gemäß den einschlägigen gültigen Normen durchzuführen.
1-Fußbodenkonvektor mit Ventilator, 2-Wärmetauscher, 3-Ventilator, 4-Abdeckrost, 5-Abdeckrahmen F, 6-Befestigungsanker, 7-Einstellschrauben, 8-Fenster, 9-Fußbodenoberfläche, 10-Fugenmasse, 11 - Dehnungsfuge, 12- Isolation, 13- Betonfüllung, 14-Blindfußboden
EINBAUMÖGLICHKEITEN IN DOPPELFUẞBODEN
Die Ständer für die Montage des Fußbodenkonvektors in Döppelfußböden bieten eine effiziente und stabile Lösung. Die Ständer sind aus unlackiertem Stahl hergestellt und sind für Doppelfußböden mit der Höhe bis 500 mm geeignet. Die Ständer für Doppelfußböden sind für die Variante Optimal-V, Energy, Variant F2V und F4V geeignet. Für KORAFLEX Pool-wird die Installation der Ständer in Doppelfußböden aus Konstruktionsgründen nicht empfohlen.
Ständer für niedrigen Doppelfußboden SZP-03
Der Fußbodenkonvektor ist mit Versteifungsprofilen und Einstellschrauben versehen, mit denen die erwünschte Höhe des Konvektors eingestellt wird. Die Schrauben sind im Fußboden gegen das Verschieben zu verankern. Die Versteifungsprofile sind nicht Bestandteil des Standardkonvektors und können nicht nachträglich montiert werden. Die Schrauben ermöglichen eine Einstellung der maximalen Höhe im Bereich von bis 30 mm, als die eigentliche Höhe des Konvektors. Wir empfehlen daher die Höhe des Doppelfußbodens, um maximal 30 mm, welche höher als die Bauhöhe des Konvektors ist.
Ständer für niedrigen Doppelfußboden SZP-10
Es handelt sich um eine individuelle, für jedes Projekt mit einem höheren Doppelfußsboden geeignete Lösung. Es geht um eine robustere Variante der Ständer für einen niedrigen Doppelfußboden mit einer Stütze des Konvektorbodens. Die genaue technische Ausführung wird nach Kundenwunsch vereinbart. Wir empfehlen für die Höhe des Doppelfußbodens, die max. um 100 mm höher, als die Bauhöhe des Konvektors ist.
Ständer für hohen Doppelfußboden SZP-30
Individuelle Lösung für hohe Doppelfußböden. Es handelt sich um eine versteifte Variante der Ständer für Doppelfußböden, welche mit zwei Stützen des Konvektorbodens versehen sind. Die genaue technische Ausführung wird nach Kundenwunsch vereinbart. Wir empfehlen für die Höhe des Doppelfußbodens, die max. um 300 mm höher, als die Bauhöhe des Konvektors ist.
ANSCHLIESSUNG DER FUSSBODENKONVEKTOREN
Typen der Wannen nach Anordnung der Wasseranschlüsse und Herabsetzung der Stirnseiten für die Installation in Serie
Die Stirnseiten der Konvektorwannen werden dort herabsetzt, wo das sichtbare gegenseitige Anschließen der Konvektoren nicht wünschenswert ist (wo eine Konvektorreihe ohne Unterbrechung umlaufend im Raum eingebaut ist, z. B. administrative Gebäude, Restaurants, Hotels u. ä.) Beim Bestellen des Abdeckrosts ist im Bestellcode anzuführen, dass es sich um ein Abdeckrost handelt, das bei Konvektoren mit herabgesetzter Stirnseite benutzt wird.
Rot gekennzeichnet Herabsetzung der Wanne/Stirnseite.
